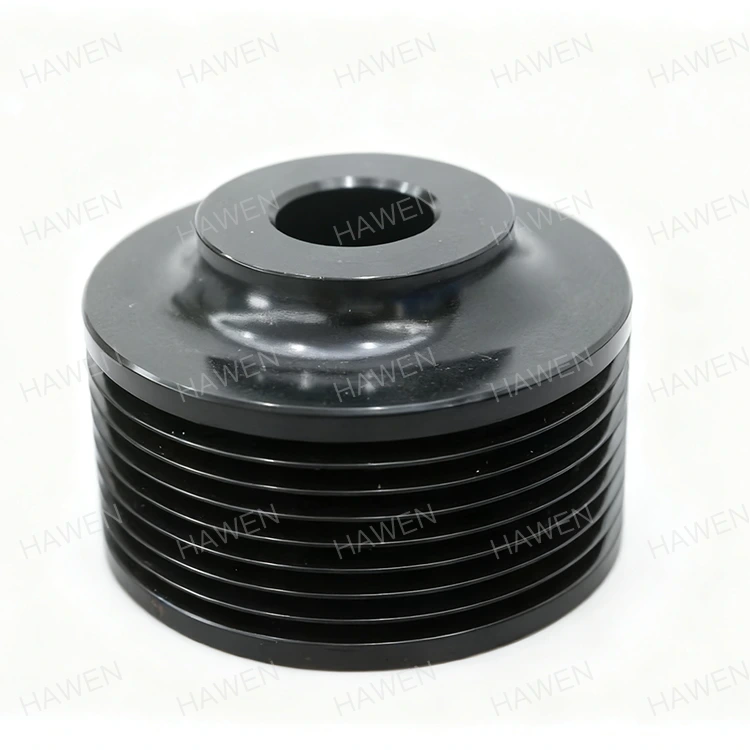

WebType-Riemenscheibe

Strukturelle Form und Designlogik

Die WebType-Riemenscheibe verfügt über eine integrierte Stegstruktur, die Felge und Nabe durch ein durchgehendes plattenartiges Steg verbindet. Im Vergleich zu Speichenstrukturen reduziert diese Konstruktion strukturelle Diskontinuitäten und sorgt so für einen kontinuierlicheren Lastpfad, wenn die Riemenscheibe radialen und Torsionslasten ausgesetzt ist. Es eignet sich für Übertragungssysteme, die eine hohe Steifigkeit und strukturelle Stabilität erfordern.

Die Stegdicke, der Rand und die Nabe sind in der Regel einstückig geformt oder mit hoher Präzision zusammengebaut, was eine höhere Gesamtsteifigkeit als offene Rahmenkonstruktionen bietet. Dadurch wird die Verformung bei Betrieb mit mittlerer bis hoher Geschwindigkeit effektiv kontrolliert.

Praktischer Einfluss der Struktur auf die Leistung

Die geschlossene Webstruktur des Web Type Pulley sorgt für eine bessere dynamische Stabilität während des Betriebs. Die kontinuierlich tragende Konstruktion verringert das Risiko lokaler Vibrationen, was sich günstiger auf die Langzeitleistung von Lagern und Riemen auswirkt. Gleichzeitig trägt die integrale Struktur dazu bei, die geometrische Genauigkeit der Riemenrillen aufrechtzuerhalten, wodurch die Wahrscheinlichkeit eines ungleichmäßigen Riemenverschleißes verringert wird.

Bei der Kraftübertragung toleriert diese Struktur Drehmomentschwankungen gut und eignet sich daher für Industrieanlagen, die über lange Zeiträume im Dauerbetrieb arbeiten.

Materialkonfiguration und Herstellungsprozesse

Riemenscheiben vom Typ „Web Type“ werden während der Herstellung normalerweise einem dynamischen Auswuchten unterzogen, um den Stabilitätsanforderungen bei mittleren bis hohen Geschwindigkeiten gerecht zu werden.

Zuverlässigkeits- und Lebensdaueranalyse

Aufgrund der kontinuierlichen Netzstruktur sind Netzriemenscheiben weniger anfällig für Spannungskonzentrationen bei wiederholter Belastung. Im Vergleich zu Leichtbaukonstruktionen eignen sie sich besser für hochbelastete und lang andauernde Betriebsbedingungen. Sie zeigen eine stabile strukturelle Haltbarkeit, insbesondere in Systemen mit geringer Start-Stopp-Frequenz, aber langen Einzellaufzeiten.

Typische Anwendungsszenarien

Webtyp-Riemenscheiben werden üblicherweise in den folgenden Umgebungen verwendet:

Industrieventilatoren und Wasserpumpensysteme

Hauptantriebseinheiten für Werkzeugmaschinen

Reduzierstücke und Leistungsabgabeenden

Kontinuierliche Betriebsausrüstung im Bergbau und in der Metallurgie

Sie werden häufig für Anwendungen ausgewählt, die einen stabilen Betrieb, eine hohe Steifigkeit und eine lange Lebensdauer erfordern.

Auswahl- und Anpassungsempfehlungen

Bei der Auswahl einer Web-Riemenscheibe sollten Faktoren wie Riementyp, Geschwindigkeitsbereich, Lastniveau und Wellenverbindungsmethode berücksichtigt werden. Zu den kundenspezifischen Optionen gehören Außendurchmesser, Nuttyp, Stegdicke und Wellenlochkonfiguration, die alle an spezifische Anwendungsanforderungen angepasst werden können.
