Wie verbessert das Motorausgleichsgewicht die Rotorstabilität?

Artikelzusammenfassung

Motorausgleichsgewichtist eine wichtige technische Komponente, die dazu dient, Vibrationen zu reduzieren, die Rotationsstabilität zu verbessern und die Lebensdauer von Elektromotoren und rotierenden Maschinen zu verlängern. In Industriesystemen, in denen eine Hochgeschwindigkeitsrotation erforderlich ist, können selbst geringfügige Unwuchten zu übermäßigem Verschleiß, Energieverlust, Lärm und katastrophalem mechanischem Versagen führen. In diesem Artikel wird untersucht, wie das Motorausgleichsgewicht funktioniert, warum es in modernen Maschinen unverzichtbar ist und wie es branchenübergreifend eingesetzt wird. Darüber hinaus bietet es praktische Anleitungen für Auswahl, Installation und Wartung und hilft Ingenieuren und Gerätebesitzern, fundierte Entscheidungen zu treffen, die Leistung und Zuverlässigkeit verbessern.

Gliederung

• Einführung in das Motorausgleichsgewicht
• Warum Rotorbalance in industriellen Systemen wichtig ist
• Funktionsprinzip des Motorausgleichsgewichts
• Arten von Motor-Balance-Gewichtssystemen
• Hauptvorteile in industriellen Anwendungen
• Vergleich: Ausgeglichene und unausgeglichene Rotoren
• Installations- und Wartungsrichtlinien
• Häufige Probleme und Fehlerbehebung
• Branchenübergreifende Anwendungen
• FAQ-Bereich
• Schlussfolgerung und technische Empfehlungen

Inhaltsverzeichnis

• 1. Einführung in das Motorausgleichsgewicht
• 2. Warum Rotorbalance wichtig ist
• 3. Funktionsprinzip
• 4. Arten von Systemen
• 5. Hauptvorteile
• 6. Ausgewogen vs. unausgeglichen
• 7. Installation und Wartung
• 8. Fehlerbehebung
• 9. Bewerbungen
• 10. FAQ

1. Einführung in das Motorausgleichsgewicht

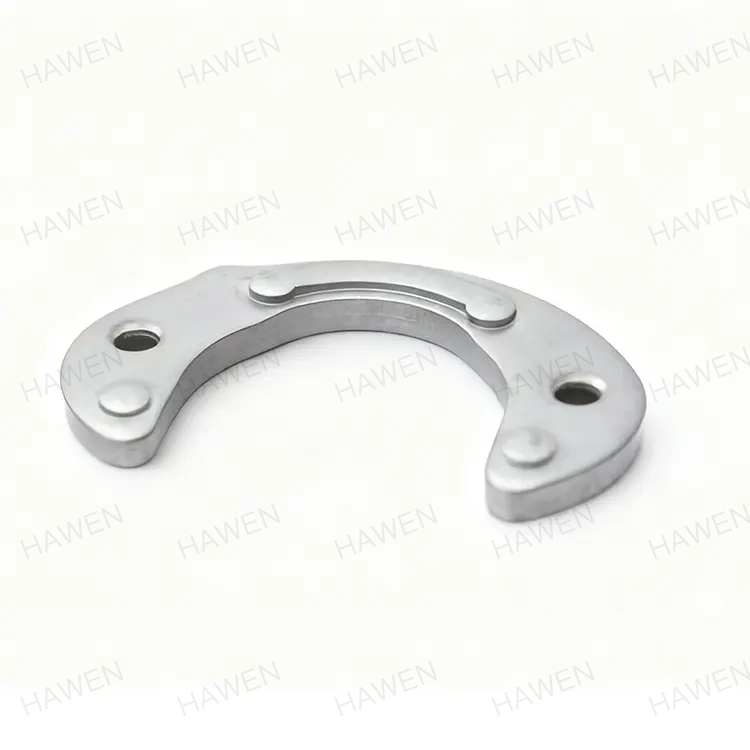

Motorausgleichsgewicht bezieht sich auf speziell entwickelte Gegengewichte oder Ausgleichssysteme, die in rotierenden Maschinen verwendet werden, um eine ungleichmäßige Massenverteilung auszugleichen. Bei Elektromotoren, Turbinen, Kompressoren und Lüftern kann es aufgrund von Fertigungstoleranzen, Materialunstimmigkeiten oder betriebsbedingtem Verschleiß zu Unwucht kommen. Ohne Korrektur erzeugt dieses Ungleichgewicht Zentrifugalkräfte, die mit der Zeit die mechanische Integrität beeinträchtigen.

Durch das strategische Hinzufügen oder Anpassen von Ausgleichsgewichten stellen Ingenieure sicher, dass der Massenschwerpunkt des Rotors eng mit seiner Rotationsachse übereinstimmt. Dies minimiert Vibrationen und ermöglicht einen reibungslosen Maschinenbetrieb auch bei hohen Geschwindigkeiten.

2. Warum Rotorbalance in industriellen Systemen wichtig ist

Rotorunwucht ist eine der häufigsten Ursachen für mechanische Ausfälle rotierender Geräte. Selbst eine kleine Abweichung kann bei hohen Drehzahlen erhebliche Vibrationskräfte erzeugen. Diese Kräfte wirken auf Lager, Wellen, Gehäuse und tragende Strukturen.

• Erhöhter mechanischer Verschleiß
• Höherer Energieverbrauch aufgrund von Ineffizienz
• Lärmbelästigung in Betriebsumgebungen
• Reduzierte Lebensdauer der Ausrüstung
• Gefahr eines plötzlichen mechanischen Ausfalls

Durch die ordnungsgemäße Verwendung des Motorausgleichsgewichts werden diese Probleme direkt angegangen, indem die Rotationsdynamik stabilisiert wird.

3. Funktionsprinzip des Motorausgleichsgewichts

Das Grundprinzip des Motor Balance Weight ist der Massenausgleich. Wenn sich ein Rotor dreht, erzeugt jede ungleichmäßige Masse eine Zentrifugalkraft, die proportional zum Quadrat der Drehzahl ist. Diese Kraft verursacht Vibrationen.

An berechneten Punkten des Rotors werden Ausgleichsgewichte positioniert, um Gegenkräfte zu erzeugen, die dieses Ungleichgewicht neutralisieren.

• Schritt 1: Erkennen Sie Unwucht mithilfe von Vibrationsanalysetools
• Schritt 2: Berechnen Sie Ausmaß und Phase des Ungleichgewichts
• Schritt 3: Ausgleichsgewichte entsprechend installieren oder anpassen
• Schritt 4: Testen Sie das System erneut auf Restvibrationen

Dieser Prozess gewährleistet ein dynamisches Gleichgewicht im Betrieb, insbesondere in schnelllaufenden Industrieanlagen.

4. Arten von motorischen Ausgleichsgewichtssystemen

Unterschiedliche technische Anforderungen erfordern unterschiedliche Auswuchtmethoden. Zu den gängigsten Systemen gehören:

• Feste Ausgleichsgewichte:Fest angebrachte Gewichte für den Einsatz unter stabilen Betriebsbedingungen.
• Einstellbare Balancesysteme:Ermöglichen Sie eine Feinabstimmung während der Inbetriebnahme oder Wartung.
• Dynamische Auswuchtringe:Wird in Hochgeschwindigkeitsrotoren zur stufenlosen Verstellung verwendet.
• Modulare Gewichtssysteme:Austauschbare Segmente für flexible Konfiguration.

Jedes System bietet Kompromisse zwischen Präzision, Kosten und betrieblicher Flexibilität.

5. Hauptvorteile in industriellen Anwendungen

Motorausgleichsgewicht-Systeme bieten zahlreiche technische Vorteile, die sich direkt auf Produktivität und Betriebssicherheit auswirken.

• Reduzierter Vibrations- und Geräuschpegel
• Verbesserte Energieeffizienz
• Längere Lager- und Wellenlebensdauer
• Verbesserte Betriebsstabilität
• Geringere Wartungshäufigkeit und -kosten

Diese Vorteile sind besonders wichtig in Branchen, in denen ein kontinuierlicher Betrieb von entscheidender Bedeutung ist.

6. Ausgeglichene vs. unausgeglichene Rotoren

7. Installations- und Wartungsrichtlinien

Die korrekte Installation von Motor Balance Weight-Systemen ist für die Erzielung einer optimalen Leistung unerlässlich. Ingenieure sollten strukturierte Verfahren befolgen:

• Führen Sie vor der Installation eine Vibrationsdiagnose durch
• Sorgen Sie für Sauberkeit und strukturelle Integrität des Rotors
• Wenden Sie Gewichte symmetrisch auf der Grundlage von Berechnungen an
• Führen Sie nach der Installation dynamische Auswuchttests durch
• Planen Sie regelmäßige Wartungskontrollen

Eine routinemäßige Inspektion stellt die langfristige Stabilität sicher und verhindert ein allmähliches Ungleichgewicht, das durch Verschleiß oder Materialverformung verursacht wird.

8. Häufige Probleme und Fehlerbehebung

Auch bei gut ausbalancierten Systemen kann es im Laufe der Zeit zu Problemen kommen. Zu den häufigsten Problemen gehören:

• Restvibration aufgrund falscher Gewichtsplatzierung
• Lockere Auswuchtkomponenten unter Hochgeschwindigkeitsbedingungen
• Materialermüdung beeinflusst die Rotorgeometrie

Lösungen umfassen typischerweise eine Neukalibrierung, Neuauswuchtung oder den Austausch verschlissener Komponenten. Zur präzisen Korrektur werden häufig fortschrittliche Diagnosetools wie die FFT-Schwingungsanalyse eingesetzt.

9. Branchenübergreifende Anwendungen

Motorausgleichsgewichtssysteme werden häufig in industriellen Umgebungen eingesetzt, in denen die Rotationspräzision von entscheidender Bedeutung ist.

• HVAC-Systeme (Industrieventilatoren und Gebläse)
• Turbinen zur Stromerzeugung
• Ausrüstung für die Automobilherstellung
• Öl- und Gaskompressoren
• Hochgeschwindigkeitsbearbeitungswerkzeuge

In jedem Fall gewährleistet die Aufrechterhaltung des Rotorgleichgewichts Sicherheit, Effizienz und eine gleichbleibende Ausgabequalität.

10. FAQ-Bereich

F1: Was verursacht eine Rotorunwucht?
Fertigungstoleranzen, ungleichmäßige Abnutzung, Materialfehler und unsachgemäße Montage sind häufige Ursachen.

F2: Wie oft sollte die Auswuchtung überprüft werden?
Dies hängt von der Nutzungsintensität ab, in industriellen Umgebungen jedoch typischerweise alle 6–12 Monate.

F3: Kann eine Unwucht einen Motor dauerhaft beschädigen?
Ja, eine längere Unwucht kann zu Lagerschäden, Wellenverformung und Motorausfall führen.

F4: Ist dynamisches Auswuchten besser als statisches Auswuchten?
Dynamisches Auswuchten ist für schnell rotierende Systeme effektiver, da es Kräfte auf mehreren Ebenen berücksichtigt.

Schlussfolgerung und technische Empfehlungen

Motorausgleichsgewicht-Systeme sind aus dem modernen Maschinenbau nicht mehr wegzudenken. Durch die Eliminierung von Rotorunwucht verbessern sie die Effizienz, Zuverlässigkeit und Lebensdauer des Systems erheblich. Um diese Vorteile zu maximieren, sind die richtige Auswahl, Installation und Wartung unerlässlich. Branchen, die auf Hochgeschwindigkeitsmaschinen angewiesen sind, können es sich nicht leisten, die Bedeutung des Präzisionsauswuchtens zu vernachlässigen.

Für hochwertige technische Lösungen und fachkundige Beratung,Hawenbietet fortschrittliche Motorausgleichsgewichtssysteme für anspruchsvolle Industrieumgebungen. Hawen liefert Präzisionsfertigung und zuverlässige Leistung –Kontaktieren Sie unsheute für technische Beratung und maßgeschneiderte Lösungen.
