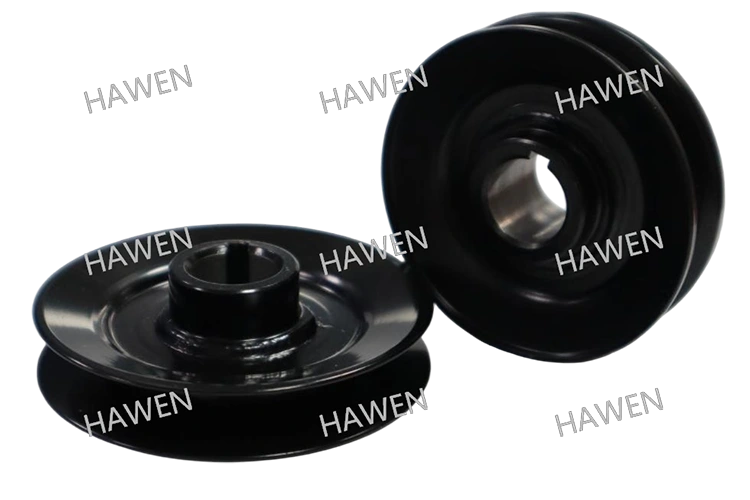

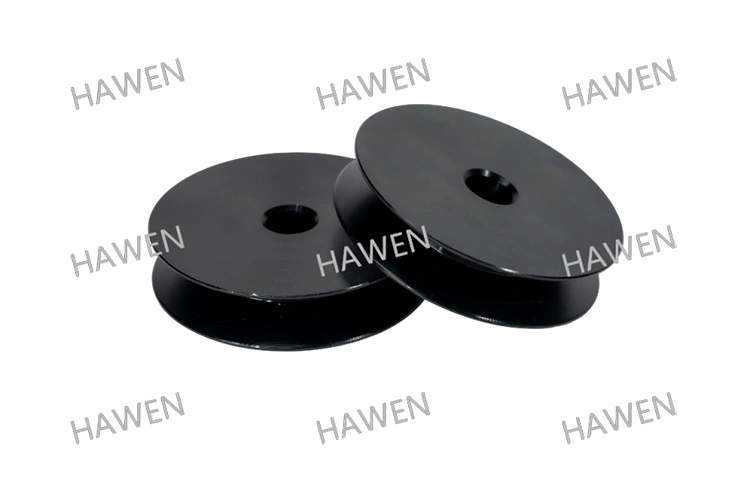

Schmalkeilriemenscheibe

Die schmale Keilriemenscheibe von HAWEN ist eine mechanische Übertragungskomponente mit einer einzelnen V-Nut, die hauptsächlich zur Zusammenarbeit mit Keilriemen zur Kraftübertragung verwendet wird. Mit seinem einfachen Design und den geringen Kosten eignet es sich für eine Vielzahl industrieller und alltäglicher Szenarien. Unsere Produkte werden häufig in Automatisierungsgeräten, Präzisionsmaschinen, Industriegetrieben und anderen Bereichen eingesetzt. Wir heißen Kunden herzlich willkommen, Produkte nach Zeichnung anzupassen oder unsere Fabrik zu besuchen.

Produktspezifikation

Produktname

Material

Bruttogewicht (kg)

Einheit (EA)

Dimension

Oberflächenbehandlung

Umweltanforderungen

Verarbeitungsanforderung

Anwendungsbereich

Bearbeitungsgenauigkeit

Kundenstamm

Marktanteil in China

Bemerkungen

Schmalkeilriemenscheibe

1215 Automatenstahl

-

EA

Φ59,18×15,87

Verzinkung

Konform mit internationalen Standards wie ROHS und REACH

Mechanische Bearbeitung

Luftkompressoren, Wäschetrockner und andere Geräte

≤0,015 mm

Nidec

5 %

Anpassbar je nach Zeichnung

Produktanwendungsfelder

HAWEN (Trilon) ist seit mehr als 20 Jahren intensiv in der Maschinenindustrie tätig. Seit 2005 betreibt unser Unternehmen umfassende Forschungs- und Entwicklungsarbeiten an Einzelrillen-Keilriemenscheiben und verschiedenen Arten von Riemenscheiben für die Automobilindustrie. Dieses Produkt wird aus Automatenstahl 1215 verarbeitet und geformt. Unsere Produkte decken ein breites Branchenspektrum ab:

1.Geräte wie Ventilatoren und Luftkompressoren: Werden zur kontinuierlichen Energieübertragung in Fabriken verwendet (z. B. Lüftungssysteme oder Flüssigkeitsförderung). Seine Struktur kann sich an Arbeitsbedingungen mittlerer Leistung, mittlerer und niedriger Geschwindigkeit anpassen.

2. Radialventilatoren oder Schraubenpumpen: Riemenscheiben aus Grauguss können für eine stabile Übertragung sorgen.

3. Präzisionsfertigung: Standardisiertes Design, strenge Materialauswahl, ausgefeilte Verarbeitungstechnologie und Qualitätskontrolle gewährleisten hohe Effizienz, Haltbarkeit und Austauschbarkeit bei der Übertragung mittlerer und hoher Leistung, wie aus den folgenden Schlüsselabmessungen hervorgeht.

4. Automatisierung und allgemeine Maschinen: Wird häufig in Ventilatoren, Luftkompressoren und anderen Geräten verwendet; In Radialventilatoren oder Schraubenpumpen können Riemenscheiben aus Grauguss eine stabile Übertragungskraft liefern.

5.Hohe Übertragungspräzision: Die Kraftübertragung erfolgt durch Reibung zwischen Riemen und Riemenscheibe. Aufgrund eines möglichen leichten Schlupfes des Keilriemens in der Riemenscheibenrille ist das Übersetzungsverhältnis nicht absolut konstant, kann jedoch in der Regel den Anforderungen allgemeiner Industrieanwendungen gerecht werden.

6.Hohe Effizienz und einfache Wartung: Die Übertragungseffizienz kann mehr als 95 % erreichen. Merkmale: Das Design des Keilriemens ermöglicht eine enge Passform an der Riemenscheibe und reduziert so den Energieverlust. Belastbarkeit: Die Keilriemenscheibe kann eine bestimmte Belastung tragen. Stabilität: Das Keilriemenscheibengetriebe weist eine gute Stabilität auf, wodurch Vibrationen und Stöße während der Übertragung reduziert und der stabile Betrieb mechanischer Geräte gewährleistet werden können. Anpassungsfähigkeit: Das Keilriemengetriebe eignet sich für verschiedene Arbeitsbedingungen und Umgebungen und kann sich durch Oberflächenbehandlungen (z. B. Verzinkung, Hochfrequenzabschreckung) an raue Arbeitsbedingungen wie Feuchtigkeit und Korrosion anpassen.

Produktanwendungsgeräte und Hauptkunden

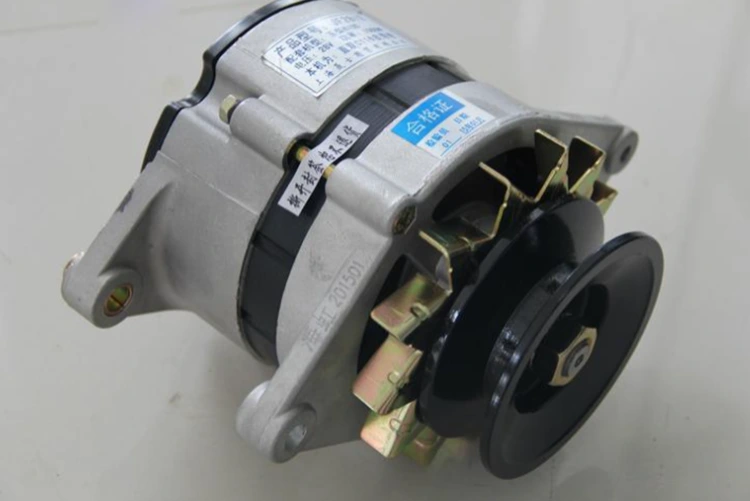

Die oben genannten Produkte werden hauptsächlich für Luftkompressoren und Wasserpumpenmotoren eingesetzt. Zu den Hauptkunden zählen Nidec, Asco und andere namhafte Unternehmen.

Technische Parameter: 1215 Automatenstahl-Keilriemenscheibe mit einer Nut

Wichtigste Qualitätsmerkmale	Technische Kernindikatoren	GB/T 13575.1-2022 Standard	Industriestandard	HAWEN-Standard
Stabilität der Innenbohrung	Toleranz der Innenbohrung	-	≤0,026 mm	≤0,015 mm
Kompatibilität der Nuttypen	Rillenwinkel	-	≤1°	≤0,5°
Übertragungspräzision und Lebensdauer	Auslaufen	-	≤0,15 mm	≤0,05 mm
Lebensdauer	Korrosionsbeständigkeit (Neutraler Salzsprühtest)	48h	72h	96h
Umweltfreundlichkeit	Beschränkung gefährlicher Stoffe	-	Konform mit EU-Standards	Konform mit EU-Standards

Kernvorteile

Wir verfügen über starke technische Forschungs- und Entwicklungskapazitäten und hochpräzise Produktionsanlagen. Bei der gemeinsamen Gestaltung zukünftiger Produkte mit Kunden kann die Technologie von HAWEN stets die optimale Lösung finden und die Anerkennung der Kunden gewinnen. Wir implementieren eine 100 % automatische Online-Qualitätskontrolle und erreichen eine hochpräzise Präzisionsfertigung durch folgende Maßnahmen:

● Quellenkontrolle: Kontrollieren Sie die Konsistenz der Rohstoffe bereits in der Beschaffungsphase streng, um eine stabile Materialleistung sicherzustellen.

● Präzisionsbearbeitung: Einsatz hochpräziser Geräte für die automatisierte Bearbeitung, um die Maßhaltigkeit des Produkts zu gewährleisten (z. B. Innenbohrungstoleranz ≤ 0,015 mm).

● Vollständige Prozessüberwachung: Überwachen Sie Produktionsparameter in Echtzeit durch ein Online-Erkennungssystem, um Abweichungen rechtzeitig zu erkennen und zu korrigieren.

● Konsistente Qualitätssicherung: Eliminieren Sie manuelle Bedienungsfehler, um eine stabile Leistung jedes Produkts sicherzustellen.

● Hohe Qualifizierungsrate: Die Produktionsqualifikationsrate liegt bei 99,99 % und die Qualifizierungsrate ab Werk erreicht 100 %.

● Effizienzsteigerung: Automatisierte Prozesse reduzieren manuelle Eingriffe und senken die Produktionskosten.

Von der Rohstoffauswahl bis hin zur Produktion und Verarbeitung kontrollieren wir streng die Umweltfreundlichkeit der Produkte:

● Umweltfreundliche Rohstoffe: Verwenden Sie Automatenstahl 1215, um gefährliche Stoffe zu reduzieren und die Standards für umweltfreundliche Materialien einzuhalten.

● Oberflächenbehandlung: Anwendung der Galvanisierungstechnologie, die durch chemische oder elektrochemische Methoden eine Zinkschicht auf die Oberfläche von Metallen oder Stahllegierungen aufträgt, um diese vor Umweltkorrosion und Rost zu schützen.

● Umweltzertifizierung: Alle Produkte haben internationale Umweltzertifizierungen wie ROHS und REACH bestanden, um sicherzustellen, dass keine gefährlichen Substanzen enthalten sind.

● Produktionsprozess: Automatisierte Produktionslinien reduzieren den Energieverbrauch und die Abfallerzeugung, da während des gesamten Prozesses kein manueller Kontakt erforderlich ist. Durch vollautomatische Online-Prüfgeräte wird jedes Produkt vor der Auslieferung einer vollständigen Prüfung auf Abmessungen, geometrische Toleranzen und Oberflächenfehler unterzogen, um die Chargenkonsistenz sicherzustellen.

Wir pflegen eine langjährige unterstützende Zusammenarbeit mit namhaften in- und ausländischen Automobilherstellern und haben umfangreiche Anerkennung erhalten. Mit 20 Jahren technischer Erfahrung optimieren wir kontinuierlich die Materialausnutzung und Herstellungsprozesse. Unsere Produkte haben die Qualitätssystemzertifizierungen ISO9001 und IATF16949 bestanden und gewährleisten so eine vollständige Rückverfolgbarkeit von der Rohstofflagerung bis zur Lieferung des fertigen Produkts.

● Effizientes F&E-Team: Schnelle Reaktionsgeschwindigkeit, Einsparung von Entwicklungskosten und Zeit; kann speziell geformte Designs anpassen, die für die Anwendungen der Kunden entsprechend ihren industriellen Systemanforderungen geeignet sind.

● Produktionskapazität: Wir verfügen über 120 Sätze hochpräziser CNC-Geräte, eine vollautomatische Schwärzungsproduktionslinie, eine vollautomatische Ultraschallreinigungslinie und mehr als 10 Sätze automatischer Prüfgeräte. Die monatliche Produktionskapazität erreicht 300.000 Stück, mit dem aktuellen monatlichen Verkaufsvolumen von etwa 150.000 bis 200.000 Stück und einer monatlichen Überkapazität von 30 bis 50 %.

Wir orientieren uns an der ultimativen Marktnachfrage und konzentrieren uns auf:✅

Effizienzsteigerung und Kostensenkung✅

Geringer Lärm und hohe Qualifikationsrate✅

Umweltschutz

● Größere Flexibilität bei Designänderungen

● Hohe Effizienz und Geschwindigkeit im Entscheidungsprozess

● Kurze Beschaffungszeit für Rohstoffe und verschiedenes Zubehör: Mit Sitz in der Provinz Zhejiang, der „Heimatstadt der Fertigung in China“, verfügen wir über eine umfangreiche Lieferantenlieferkette.

● Die zuverlässigen, hocheffizienten und qualitativ hochwertigen Lösungen von HAWEN ermöglichen es allen Kunden, Umwege zu vermeiden – wenn sie sich einmal für uns entschieden haben, werden sie nur ungern zu anderen Anbietern wechseln.

● Wenn Sie sich für HAWEN entscheiden, können Sie die Entwicklungskosten, Testkosten, Herstellungskosten und Kundendienstkosten Ihrer Kunden senken.

Materialauswahl

1215-Stahl ist ein umweltfreundlicher Automatenstahl, der keine gefährlichen Stoffe wie Blei enthält und sich durch eine hervorragende Bearbeitbarkeit auszeichnet, wodurch er sich für die Herstellung von mechanischen Präzisionsteilen eignet.

● Stabile physikalische Eigenschaften: Die Materialdichte bleibt stabil bei 7,85 g/cm³.

● Chemische Zusammensetzung: Kohlenstoff (≤0,09 %), Mangan (0,75 %–1,05 %), Phosphor (0,04 %–0,09 %) und Schwefel (0,26 %–0,35 %). Der relativ hohe Schwefelgehalt verbessert die Bearbeitbarkeit bei gleichzeitiger Einhaltung von Umweltstandards.

● Mechanische Eigenschaften: Es verfügt über eine ausgezeichnete Maßgenauigkeit; Die Zugfestigkeit im warmgewalzten Zustand beträgt 390–540 MPa, die nach dem Kaltziehen 490–755 MPa erreichen kann, bei einer Härte von 160–190 HB und kann ohne Wärmebehandlung direkt verarbeitet werden.

● Lieferformen: Lieferung als warmgewalzter Rundstahl, kaltgezogener Blankstahl und geschliffener Stabstahl; Durch das Kaltfließpressen können verschiedene Querschnittsformen geformt werden, wodurch Materialverlust und Verarbeitungszeit gespart werden.

● Bearbeitbarkeit: Glatter Schnitt und gute Spanbrechleistung reduzieren den Werkzeugverschleiß und verbessern die Oberflächengüte; Es eignet sich besonders für die kontinuierliche Massenverarbeitung durch automatisierte Geräte wie automatische Drehmaschinen und CNC-Drehmaschinen. seine Verschleißfestigkeit bzw. Korrosionsbeständigkeit kann durch Oberflächenaufkohlung oder Vernickelung erhöht werden.

Prozesskontrolle

● Toleranzkontrolle der Innenbohrung: Das Erreichen einer hohen Präzision von ±0,015 mm stellt extrem hohe Anforderungen an die Verarbeitungsausrüstung und die Prozessstabilität. Ein solch präziser Toleranzbereich erfordert eine hohe Genauigkeit der Bearbeitungsausrüstung (z. B. CNC-Werkzeugmaschinen), hochwertige Schneidwerkzeuge und stabile Prozesse (z. B. Temperaturkontrolle, Vibrationsunterdrückung); Jede noch so kleine Abweichung kann zu Problemen mit der Produktqualität führen. Unser Unternehmen setzt fortschrittliche Technologien zur Gewährleistung ein: Realisiert durch hochpräzise Messgeräte (z. B. Koordinatenmessgerät (CMM), Rundheitstester, Profilmessgerät), strenge Prozesskontrolle (z. B. Statistische Prozesskontrolle (SPC)) und eine stabile Verarbeitungsumgebung, um die Konsistenz der Massenproduktion sicherzustellen.

● Anwendungswert: In Präzisionsübertragungssystemen wirkt sich die Toleranz der Innenbohrung direkt auf die Passgenauigkeit zwischen Teilen und Wellen aus, die mit der Übertragungseffizienz, dem Geräuschschutz und der Produktlebensdauer zusammenhängt und ein zentraler technischer Indikator für die High-End-Fertigung ist.

● Wir üben eine strenge Kontrolle über den gesamten Produktionsprozess aus, um die Stabilität und Haltbarkeit der Produkte während des Gebrauchs sicherzustellen.

● Materialleistungsanpassung: Strenge Kontrolle der Materialhärte und Wärmebehandlungsprozesse zur Verbesserung der Verschleißfestigkeit und Ermüdungsfestigkeit.

Oberflächenbehandlung – Galvanisieren

Da die Einzelrillen-Keilriemenscheibe aus Metallmaterialien besteht, führen raue Einsatzumgebungen unweigerlich zu Rost oder Korrosion der Ersatzteile. Unser Unternehmen verfügt über ein professionelles und erfahrenes Forschungs- und Entwicklungsteam. Durch jahrelange praktische Erfahrung und Versuche haben wir eine spezielle Oberflächenbehandlungsformel für dieses Produkt entwickelt und eine vollautomatische Galvanisierungsanlage mit einem vollautomatischen Trocknungssystem eingeführt. Die Dicke der galvanisierten Schicht entspricht nationalen, industriellen und internationalen Standards und erreicht eine Oberfläche im Mikrometerbereich. Während des gesamten Prozesses gibt es keinen manuellen Kontakt, was die Korrosionsbeständigkeit der Produkte erhöht, die Industriestandards erfüllt und das Risiko einer Produktkollision durch manuellen Kontakt verringert.

Hinweis: Andere Oberflächenbehandlungsmethoden wie Schwärzen und Vernickeln sind ebenfalls verfügbar und können je nach Kundenwunsch angepasst werden.

Umweltanforderungen

Alle Produkte erfüllen Umweltanforderungen in Bezug auf Materialien und Oberflächenbehandlung und werden durch Zertifizierungsberichte für ROHS und REACH unterstützt.

F&E- und Anpassungsmöglichkeiten

Unser professionelles technisches Forschungs- und Entwicklungsteam verfügt über 20 Jahre umfassende Branchenerfahrung. Wir können die Bedürfnisse unserer Kunden erfüllen und ihre Schwachstellen entsprechend ihren spezifischen Anforderungen und Anwendungsbereichen lösen sowie speziell geformte Riemenscheiben anpassen. Wir heißen Kunden herzlich willkommen, Zeichnungen für individuelle Anpassungen bereitzustellen, einschließlich maßgeschneiderter Produkte mit bestimmten Rohstoffen und Oberflächenbehandlungen, und heißen auch Kunden aus Übersee willkommen, unsere Fabrik zu besuchen.

Synergie aus der neuen Organisationsstruktur

Die neue Organisationsstruktur ermöglicht es HAWEN, die Erwartungen der Kunden auf der Grundlage einer effektiven Zusammenarbeit zu erfüllen.

Inländische Kunden und Marktanteil

Wir haben eine langfristige strategische Zusammenarbeit mit inländischen Kunden wie Sanjiang Electric, LG Tianjin und Nidec, mit einer Kooperationsbeziehung von mehr als zehn Jahren. Bisher hat unser Unternehmen einen Marktanteil von 20 % bei einrilligen Keilriemenscheiben in China erreicht.
