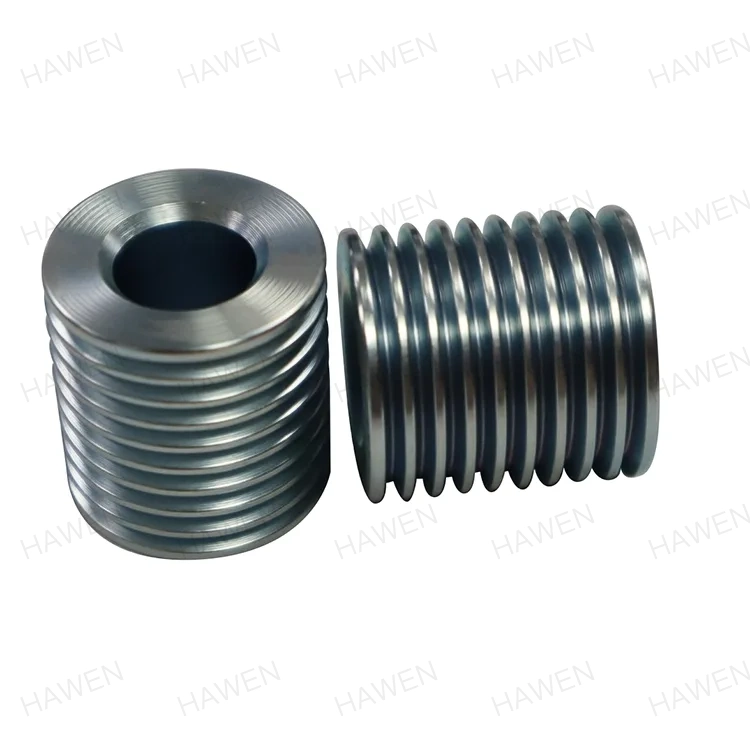

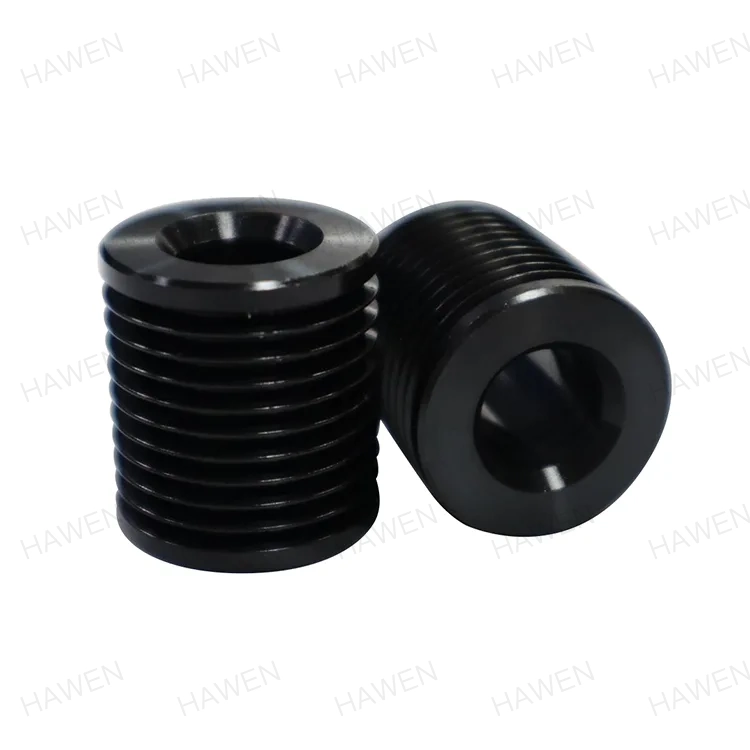

Keilriemenscheibe aus Gusseisen

Technische Leistungsmetriken und -standards

Präzisionsgetriebekomponenten erfordern strenge Fertigungstoleranzen und Materialreinheit. Der Einsatz einer Keilriemenscheibe aus Gusseisen in Hochleistungs- oder Dauerbetrieb-Motorsystemen erfordert absolute geometrische Genauigkeit, um mechanischen Verschleiß zu minimieren, Betriebsvibrationen zu dämpfen und die Lebensdauer des Antriebsriemens zu verlängern.

Vergleichende Qualitätsmerkmale

Die Einhaltung strenger internationaler Kraftübertragungsstandards gewährleistet nahtlose Austauschbarkeit und optimale Drehmomentübertragung. Die Integration einer Gusseisen-Keilriemenscheibe, die über die grundlegenden Industriestandards hinaus entwickelt wurde, garantiert eine verbesserte Rotationsbalance und Ermüdungsbeständigkeit bei anspruchsvollen Arbeitszyklen.

Technische Analyse und metallurgische Integration

1215 Automatenstahleffizienz

Die Verwendung von Automatenstahl 1215 mit niedrigem Kohlenstoffgehalt optimiert die Leistung bei der Hochgeschwindigkeitsbearbeitung. Die ausgewogene Schwefelzusammensetzung bildet bei Drehvorgängen Mikrodiskontinuitäten innerhalb der Metallmatrix. Diese Struktureigenschaft bricht Späne effizient, reduziert die Reibung an den Schneidwerkzeugkanten und erreicht eine konstante Oberflächenrauheit von Ra 1,6 oder niedriger ohne sekundäre Schleifvorgänge.

Strukturelle Integrität von 45# Kohlenstoffstahl

Für Anwendungen, die höhere Streckgrenzen bei dynamischen Lastwechseln erfordern, bietet 45#-Kohlenstoffstahl ausgewogene mechanische Eigenschaften. Bei einem Kohlenstoffgehalt zwischen 0,42 % und 0,50 % weist dieses Material eine Zugfestigkeit von über 600 MPa und eine Streckgrenze von etwa 355 MPa auf. Die Perlit- und Ferrit-Mikrostruktur absorbiert effektiv mechanische Stöße und bietet eine zuverlässige Grundlage für jede stark beanspruchte Keilriemenscheibe aus Gusseisen.

Automatisierte Korrosionsschutz-Oberflächenbehandlung

Um Umgebungsfeuchtigkeit und Betriebsflüssigkeiten in Gerätegehäusen zu bekämpfen, durchlaufen die Komponenten eine proprietäre, vollautomatische Schwarzoxidationsverarbeitungslinie, die mit integrierter thermischer Trocknung ausgestattet ist. Durch die berührungslose automatisierte Handhabung werden Verunreinigungen durch menschlichen Kontakt eliminiert und eine gleichmäßige Beschichtungshaftung gewährleistet. Alternative Oberflächen wie Elektroverzinkung, Standardverzinkung und Nickelbeschichtung werden unter kontrollierten Tankparametern angewendet, um eine neutrale Salzsprühkorrosionsleistung von 24 bis 48 Stunden zu erreichen.

Rotationsdynamik und Bohrungstoleranzen

Enge Dimensionskontrolle der Innenbohrung

Die Innenbohrungstoleranz wird auf einen maximalen Schwellenwert von ≤0,005 mm gehalten (wobei bestimmte Produktionsläufe auf ±0,0025 mm gehalten werden). Die präzise Ausrichtung der Keilnuten und die strenge Dimensionierung der Bohrung verhindern ein Durchrutschen der Welle und Passungsrost. Diese Maßkontrolle minimiert den Reibverschleiß zwischen der Wellenschnittstelle und der Nabe der Keilriemenscheibe aus Gusseisen bei häufigen Start-Stopp-Zyklen.

Konzentrizität und Rundlaufstabilisierung

Der Radialschlag des Außenkreises wird strikt innerhalb von 0,03 mm gehalten. Durch die Kontrolle des Rundlaufs werden hochfrequente Riemenvibrationen eliminiert, die Spannung im gesamten Antriebssystem stabilisiert und ein ungleichmäßiger Kantenverschleiß der Antriebsriemen verhindert. Diese dynamische Stabilität sorgt für eine geringe Schallleistung und schützt die Motorlager vor vorzeitigem Ermüdungsausfall.

Qualitätsprüfung und automatisierte Produktionssysteme

Vollautomatische Fertigungsinfrastruktur

Rohes Stangenmaterial gelangt in hochpräzise automatisierte Drehstationen, die in einem kontinuierlichen Prozessablauf die Stangenzuführung, das Schruppen, die Endbearbeitung und die Nutbildung durchführen. Der Übergang zur vollständigen Linienautomatisierung eliminiert Variationen bei der menschlichen Handhabung, steigert die Gesamtproduktivität um 40 % und reduziert die Nichtkonformitätsrate auf unter 50 PPM mit einer Gesamtausbeute von 99,995 %.

100 % Inline-Fehlerüberwachung

Jede Keilriemenscheibe aus Gusseisen wird vor dem Verpacken einer automatischen optischen und maßlichen Prüfung unterzogen. Die Module Koordinatenmessgeräte (CMM) und statistische Prozesskontrolle (SPC) überwachen kontinuierlich kritische Nutprofile, Bohrungsdurchmesser und Oberflächenbeschaffenheiten, um eine vollständige Chargenkonsistenz sicherzustellen.

WARUM UNS WÄHLEN?

• Umfangreiche Produktionskapazität:Betrieb von 10 vollautomatischen Bearbeitungslinien, 1 automatisierten Reinigungssystem und 1 kontinuierlichen Schwarzoxid-Verarbeitungslinie, um eine monatliche Kapazität von 5 Millionen Einheiten zu liefern und gleichzeitig 40 % bis 60 % der reservierten Kapazität für dringende Skalierungsanforderungen aufrechtzuerhalten.
• Einhaltung strenger Standards:Zertifiziert nach den Qualitätsmanagementsystemen ISO9001 und IATF16949 und bietet eine vollständige Rückverfolgbarkeit der Rohmaterialchargen vom ersten Eingang bis zum endgültigen Versand.
• Umweltverantwortung:Berührungslose automatisierte Oberflächenbehandlungen und die Auswahl umweltfreundlicher Legierungen gewährleisten die vollständige Einhaltung der EU-ROHS- und REACH-Vorschriften.
• Bewährte Präzisions-Erfolgsbilanz:Erreichen eines Präzisionsschwellenwerts der Innenbohrung von ≤0,005 mm und Aufrechterhaltung eines Rundlauffehlers am Außenkreis unter 0,03 mm für eine stabile Motorleistung.

Globale OEM-Partner und vertrauenswürdige Industriekunden

Die Bereitstellung hochpräziser Übertragungslösungen erfordert langfristige technische Zuverlässigkeit und kompromisslose Fertigungskonsistenz. HAWEN hat solide, langfristige strategische Beziehungen zu weltweit führenden Haushaltsgeräteunternehmen und erstklassigen Motorenherstellern aufgebaut und bietet maßgeschneiderte Komponenten für anspruchsvolle Dauerbetriebsanwendungen.

Zu unserem wichtigsten globalen Kundenportfolio gehören Branchenführer in den Bereichen Haushaltsgeräteherstellung und Elektromotorentechnologie:

• Globale Marktführer im Bereich Haushaltsgeräte:LG, Whirlpool, Midea, Galanz
• Hersteller von Präzisionsmotoren und -antrieben:Nidec, Broad-Ocean, SECOP, Wolong, Askoll, Nanyang Motor
• Industrie- und Komponentenpartner:JEAMO, Yongchang Electric, Yueqiu, Kening, CHECSC und andere spezialisierte Motorenlieferanten.

HAWEN beliefert über 65 % bis 75 % des chinesischen Inlandsmarktes für Motorriemenscheiben und unterstützt globale Produktionslieferketten. HAWEN liefert weiterhin robuste Präzisionsteile, die Millionen von Antriebssystemen weltweit antreiben.

FAQ

Welche Materialien werden zur Herstellung einer Keilriemenscheibe aus Gusseisen verwendet?

Standardeinheiten verwenden 1215-Automatenstahl für maximale Oberflächengüte und Bearbeitungspräzision oder 45#-Kohlenstoffstahl für höhere Anforderungen an die Zugfestigkeit. Basierend auf den bereitgestellten Konstruktionszeichnungen sind kundenspezifische Materialoptionen verfügbar.

Wie wirkt sich die Genauigkeit der Innenbohrung auf Motorantriebssysteme aus?

Die Einhaltung einer Innenbohrungstoleranz von ≤0,005 mm gewährleistet einen sicheren, vibrationsfreien Sitz auf der Motorwelle. Diese präzise Toleranz stoppt das Rotationsspiel, reduziert Geräusche und verhindert Wellenschäden im Dauerbetrieb.

Welche Oberflächenbehandlungsmöglichkeiten gibt es, um Rost vorzubeugen?

Die Einheiten erhalten eine automatische Schwarzoxidation oder Elektroverzinkung. Diese Oberflächenveredelungen bieten eine neutrale Salzsprühkorrosionsbeständigkeit von 24 bis 48 Stunden und entsprechen gleichzeitig den ROHS- und REACH-Vorschriften.

Können individuelle Scheibenabmessungen und Rillenprofile hergestellt werden?

Ja. Kundenspezifische geometrische Abmessungen, Keilnutkonfigurationen und Nutteilungsprofile können nach genauen technischen Zeichnungen und Systemanforderungen hergestellt werden.

Welche Qualitätszertifizierungen unterstützen den Herstellungsprozess?

Die Produktionsanlagen arbeiten nach ISO9001- und IATF16949-zertifizierten Qualitätsmanagementsystemen und nutzen zu 100 % automatisierte Online-Inspektionsgeräte für Maß- und Geometriegenauigkeit.

Bei hochpräzisen Antriebskomponenten verlässt sich HAWEN auf bewährte Fertigungsqualität, skalierbare Produktionskapazität und strenge Qualitätskontrolle.
