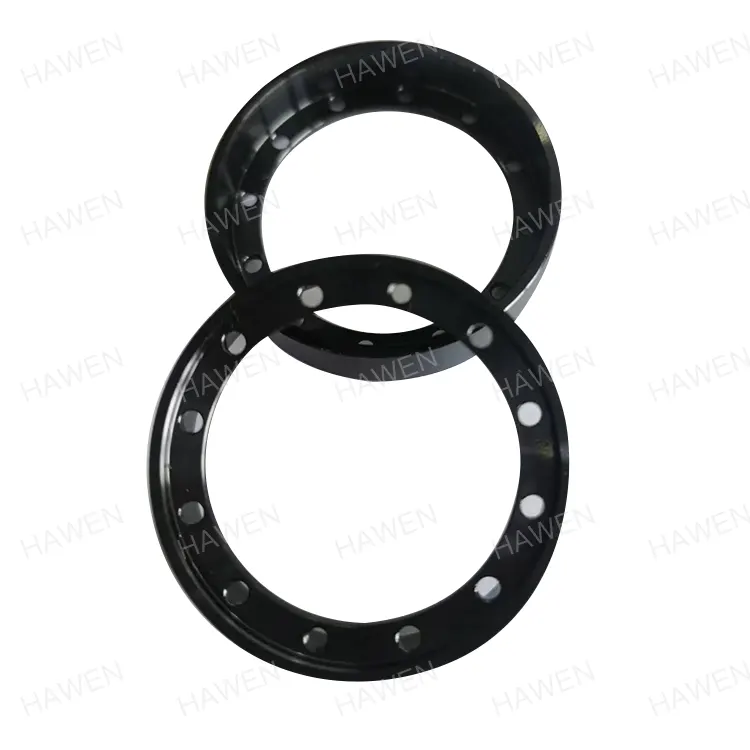

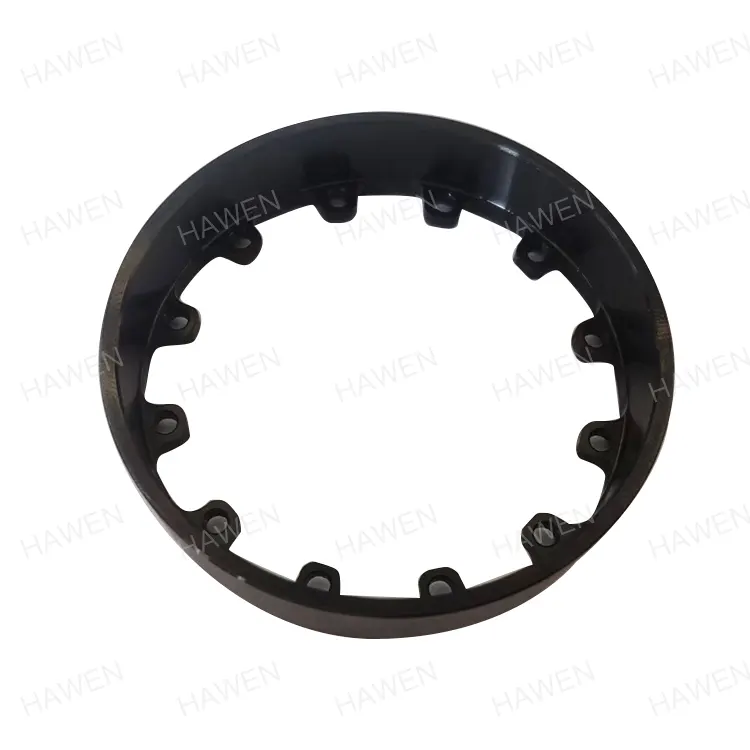

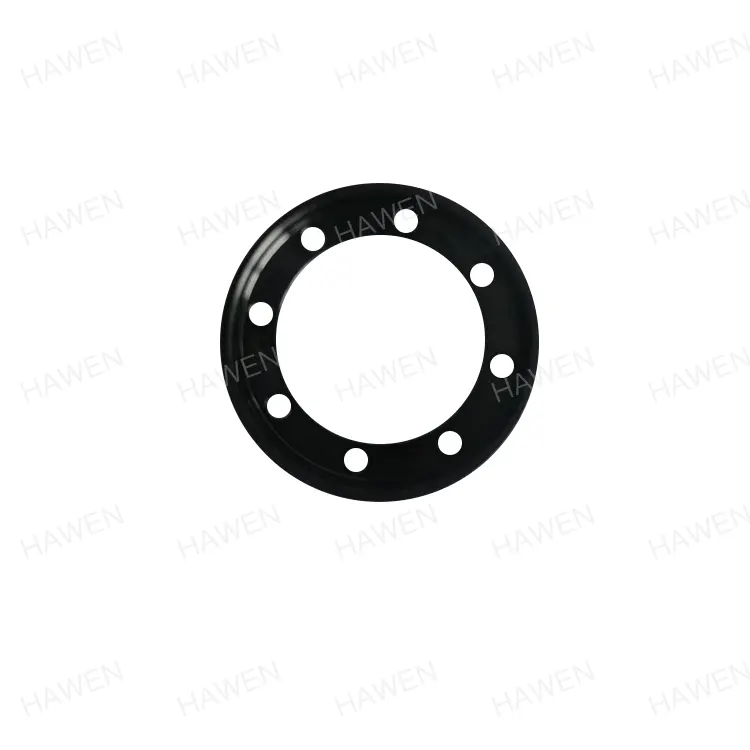

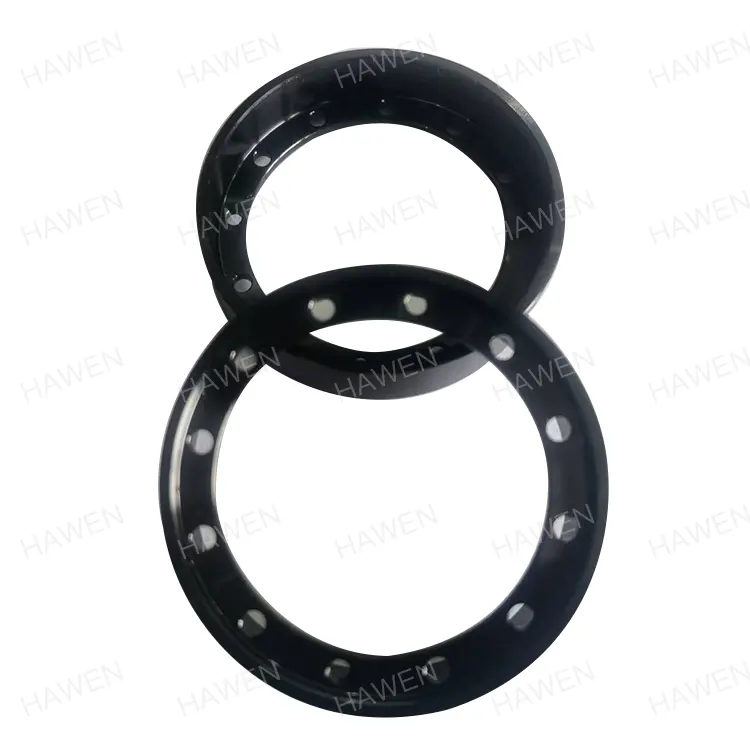

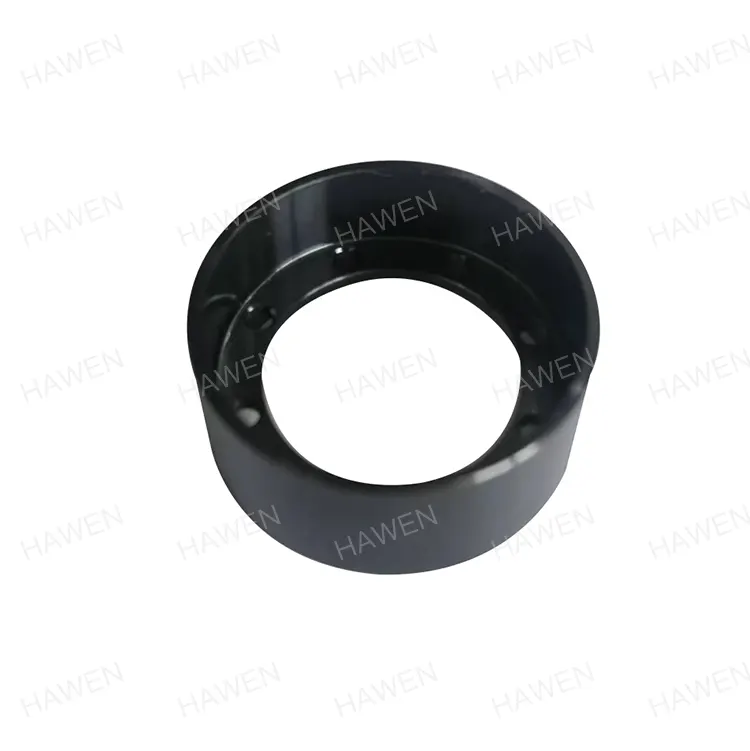

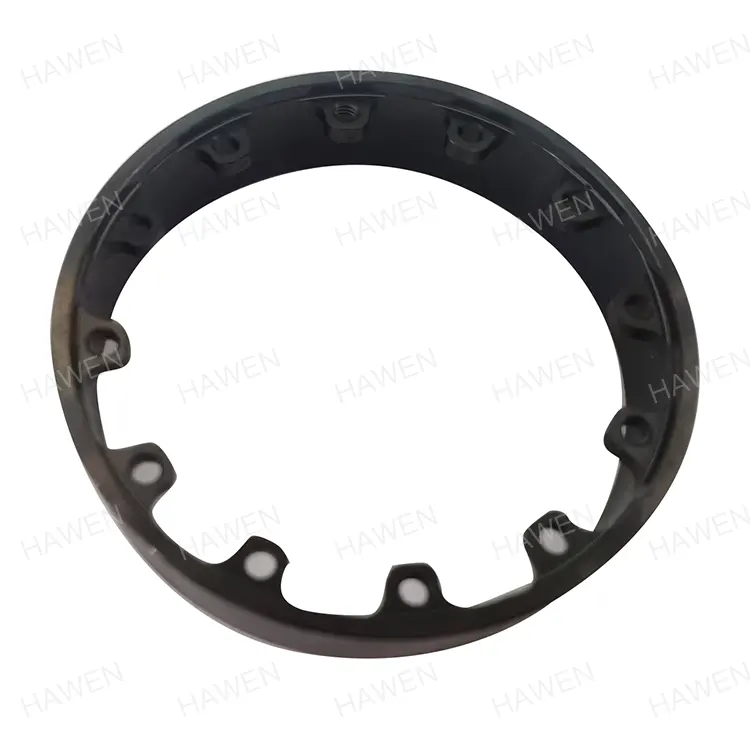

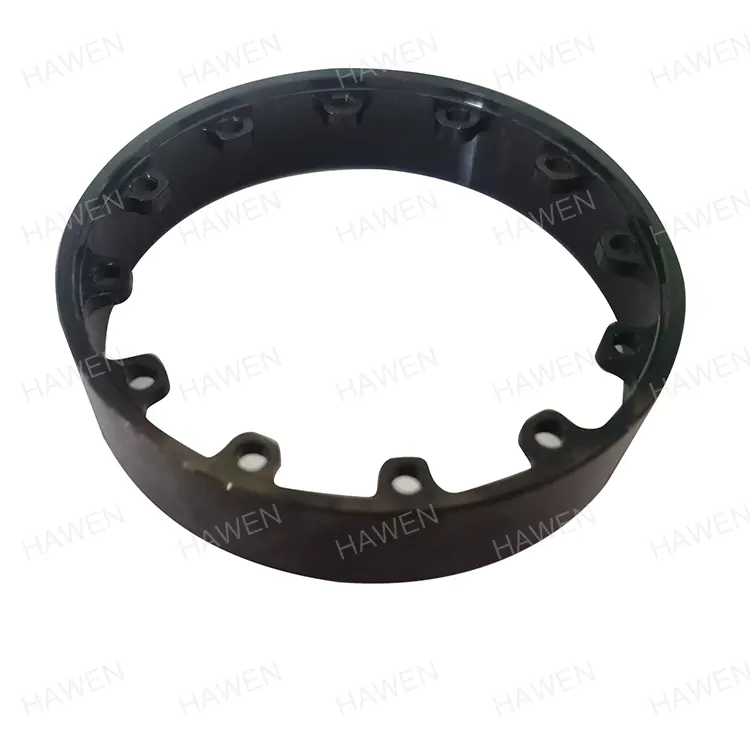

Robotermotorjoch

Robot Motor Yoke ist eine zentrale Grundkomponente für Roboter-Servo-, Drehmoment- und Gelenkmotoren. Obwohl es wie ein mechanisches Strukturteil aussieht, erfüllt es tatsächlich drei Kernfunktionen: Leitung des Magnetkreises, strukturelle Unterstützung sowie Wärmeableitung und elektromagnetische Abschirmung. Es bestimmt direkt die Drehmomentdichte, Betriebseffizienz, Stabilität und Lebensdauer von Motoren und ist damit ein unverzichtbarer Schlüsselbestandteil für hochpräzise Antriebssysteme in fortschrittlichen Robotern.

Haven (Trilion) ist seit mehr als 20 Jahren intensiv in der Maschinenbauindustrie tätig. Seit 2023 konzentriert es sich auf die Forschung und Entwicklung sowie die Großserienproduktion von Robot Motor Yoke. Mit ausgereiften Prozessen, strenger Qualitätskontrolle und schnellen Anpassungsmöglichkeiten hat es sich zu einem hochwertigen Lieferanten von Kernzubehör für Robotermotoren in China entwickelt, hält einen Inlandsmarktanteil von 10 % und liefert langfristig unterstützende Produkte für viele führende Haushaltsgeräte- und Roboterunternehmen.

Kernproduktparameter

Das beworbene Robot Motor Yoke übernimmt eine standardisierte Präzisionsbearbeitung und unterstützt auch die kundenspezifische Produktion auf der Grundlage von Kundenzeichnungen, wobei es sich an die Installations- und Leistungsanforderungen verschiedener Robotermotormodelle anpasst. Nachfolgend sind die grundlegenden Kernparameter aufgeführt, die alle durch tatsächliche Produktion und Kundenanwendungen überprüft wurden:

Kernfunktionen und Anwendungswert

Als magnetischer Kreisrahmen und struktureller Träger von Robotermotoren ist Robot Motor Yoke keine einfache Metallarmatur. Seine Leistung steht in direktem Zusammenhang mit dem Gesamtbetrieb des Motors und umfasst magnetische, mechanische und thermische Abmessungen, um einen effizienten und stabilen Motorbetrieb zu gewährleisten.

Vier Kernfunktionen

Geschlossener Magnetkreis

Baut einen Pfad mit geringer Reluktanz für Permanentmagnet- und Ankermagnetfelder auf, der die Magnetflussverteilung präzise einschränkt, die Magnetflussleckage erheblich reduziert, die Magnetfeldausnutzung verbessert und Leistungseinbußen und abnormale Erwärmung durch magnetische Sättigung vermeidet, wodurch die Energieumwandlungseffizienz von der Quelle optimiert wird.

Strukturelle Unterstützung

Fixiert Permanentmagnetpole fest und hält wechselnden Belastungen durch Hochgeschwindigkeits-Start-Stopp und häufige Kommutierung stand. Dadurch wird die strukturelle Steifigkeit und geometrische Genauigkeit während des Betriebs gewährleistet und eine Verformung der Komponenten bei hohen Geschwindigkeiten verhindert.

Wärmeableitung und elektromagnetische Abschirmung

Fungiert als wichtiger Wärmeleitungspfad, um Eisen- und Kupferverluste schnell abzuleiten und den Temperaturanstieg zu kontrollieren. Es unterdrückt außerdem wirksam magnetische Streufelder, um Störungen mit Encodern, Sensoren und anderen Präzisionskomponenten zu vermeiden und so die EMV-Leistung insgesamt zu verbessern.

Leistungsverankerung

Materialauswahl, Verarbeitungstechnologie, Abschnittsdicke und andere Parameter bestimmen direkt die Drehmomentdichte, die Drehmomentwelligkeit und die Betriebseffizienz und sind eine entscheidende Voraussetzung für eine hochpräzise und reaktionsschnelle Roboterbetätigung.

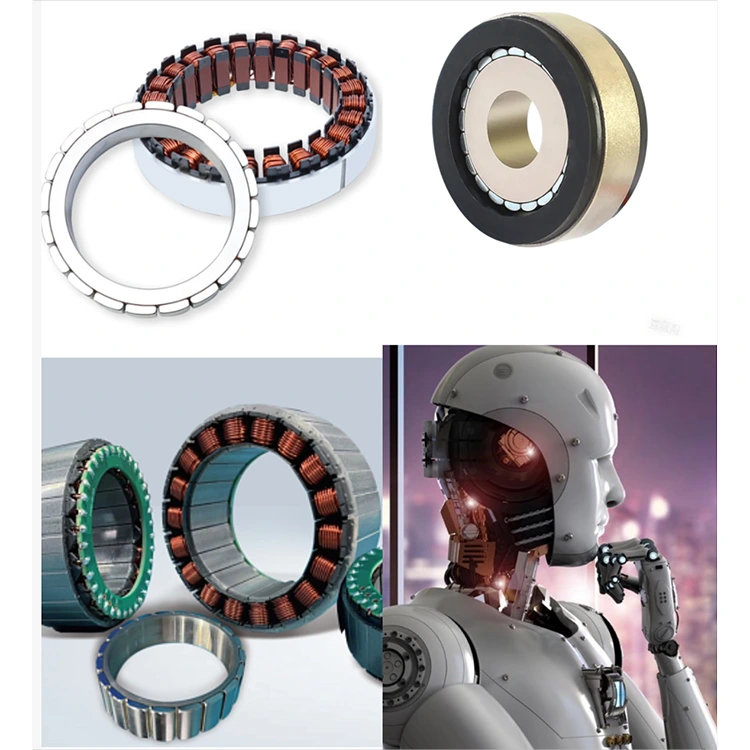

Anwendbare Motortypen und nachgeschaltete Ausrüstung

Dieses Robotermotor-Joch ist mit verschiedenen gängigen Robotermotoren kompatibel und deckt Kernmodule von Industrierobotern, kollaborativen Robotern und humanoiden Robotern ab:

Servomotoren: Werden als Statorjoch und Rotorrückjoch verwendet und sorgen für ein ausgewogenes Verhältnis zwischen kompakter Größe und hohem Drehmoment für eine flexible Mehrgelenkbewegung.

Rahmenlose Torquemotoren: Die Ringstruktur lässt sich direkt in die Robotergelenke integrieren, wodurch externe Gehäuse entfallen und die Drehmomentdichte und Installationsflexibilität verbessert werden.

Axialfluss-/Scheibenmotoren: Passt sich an Dual-Back-Yoke-Strukturen für axiale Magnetkreise an und verfügt über ein flaches Design für Bein- und Taillenantriebsmodule in humanoiden Robotern.

Kernlose Motoren: Können als Motorgehäuse dienen und eliminieren Rastmomente für einen Betrieb mit geringer Welligkeit und hoher Reaktionsfähigkeit in Präzisionsroboter-Endeffektoren.

Wichtige Qualitätsindikatoren und Branchen-Benchmarking

Wir kontrollieren den gesamten Produktionsprozess von Robot Motor Yoke nach strengen Standards, wobei die Kernpräzisionsindikatoren die allgemeinen Branchenmaßstäbe übertreffen und die Beschaffungsanforderungen von High-End-Motorenherstellern in Bezug auf Dimensionsstabilität, Montagepassung und Lebensdauer vollständig erfüllen.

Auswirkungen auf die Leistung: Ein hochwertiges Roboter-Motorjoch kann die Motorleistungsdichte direkt um 15–30 % erhöhen, über 99 % der magnetischen Streufeldstörungen unterdrücken, den Verlust des Magnetkreises reduzieren, hohen elektromagnetischen Belastungen standhalten und einen langfristig stabilen Roboterbetrieb gewährleisten.

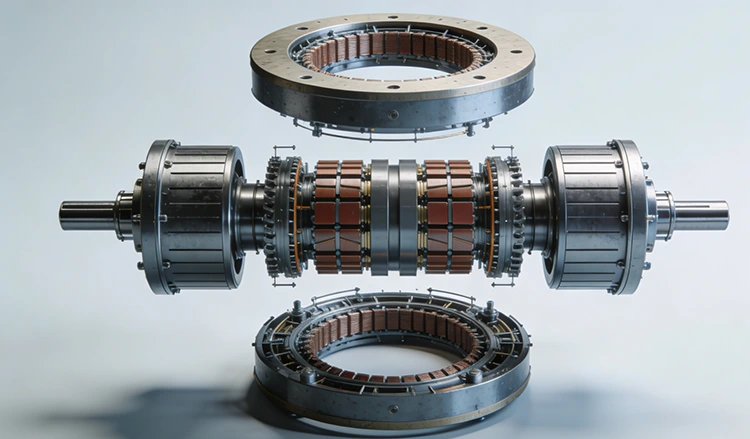

Axialer Fluss (links) vs. radialer Fluss (rechts) Querschnitte

Materialauswahl und Prozesskontrolle

Spezialmaterial: 45# hochwertiger Kohlenstoff-Baustahl

Das Robotermotor-Joch besteht aus 45#-Stahl mit mittlerem Kohlenstoffgehalt nach nationalem Standard und streng geprüften Eigenschaften, die an die Arbeitsbedingungen des Robotermotors angepasst sind:

● Kohlenstoffgehalt: 0,42 %–0,50 %; Dichte: 7,85 g/cm³; Mangan: 0,50 %–0,80 %; Silizium: 0,17 %–0,37 %; geringe Phosphor- und Schwefelverunreinigungen.

● Ausgezeichnete umfassende mechanische Eigenschaften: Zugfestigkeit ≥ 600 MPa, Streckgrenze ≥ 355 MPa, Dehnung ≥ 16 %; Härte HRC32–36 nach dem Abschrecken und Anlassen.

● Optimiert durch eine spezielle Wärmebehandlung, die Festigkeit und Zähigkeit mit hervorragender Ermüdungsbeständigkeit für den Langzeitbetrieb von Hochfrequenzmotoren in Einklang bringt.

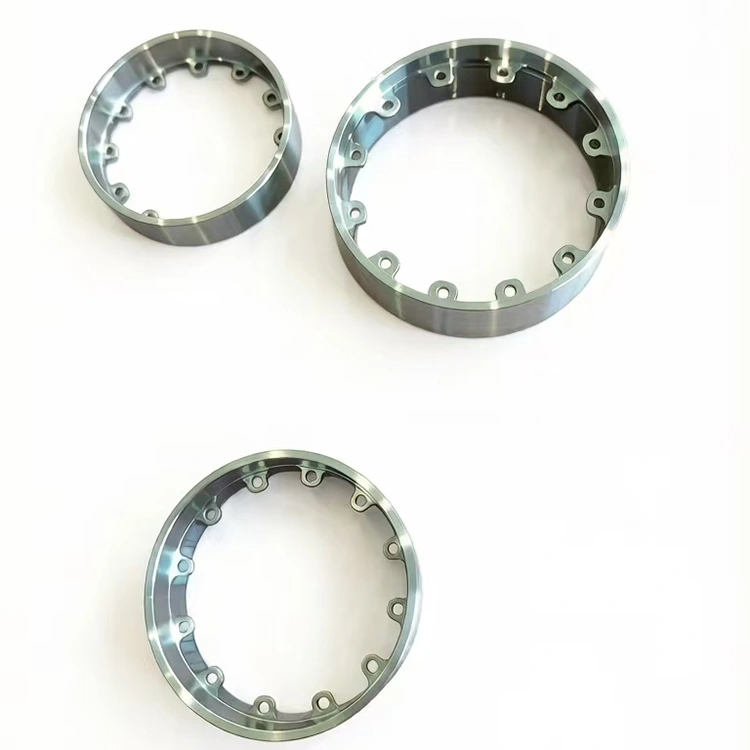

Präzisionsbearbeitung und Prozesskontrolle

Ein vollständiges Regelsystem sorgt für hohe Präzision und Chargenkonsistenz:

● Innere Lochtoleranz auf ±0,005 mm kontrolliert; Ausgestattet mit KMG, Rundheitstester, Konturmonitor und statistischer SPC-Prozesskontrolle.

● Streng kontrollierte Verarbeitungsumgebung zur Reduzierung von Temperaturschwankungen und Vibrationen; Hochpräzise CNC-Maschinen und Spezialwerkzeuge sorgen für Maßhaltigkeit.

● Umfassende Materialeingangskontrolle, Echtzeitüberwachung der Wärmebehandlung und 100-prozentige Endproduktkontrolle, um zu verhindern, dass nicht konforme Produkte auf den Markt gelangen.

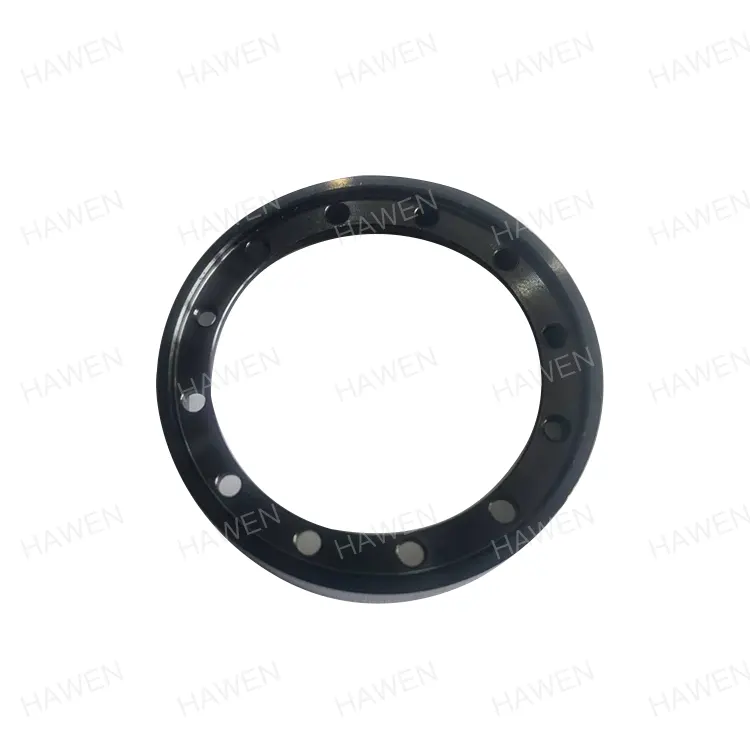

Oberflächenbehandlung: Vollautomatische Schwarzoxidveredelung

Verwendet eine selbst entwickelte Schwarzoxidformel und eine vollautomatische Produktionslinie ohne manuellen Kontakt, um Schäden und Verunreinigungen zu vermeiden:

● Der integrierte automatische Schwarzoxid- und Trocknungsprozess verbessert die Korrosions- und Rostbeständigkeit gemäß Industriestandards.

● Unterstützt kundenspezifische Oberflächenbehandlungen einschließlich Galvanisieren, Verzinken und Vernickeln für spezielle Anwendungen.

Kernvorteile für Unternehmen

Mit über 20 Jahren Erfahrung im Maschinenbau hat Haven ein komplettes System von Forschung und Entwicklung, Produktion und Qualitätskontrolle bis hin zum Kundendienst aufgebaut, das eine differenzierte Wettbewerbsfähigkeit in der Produktion von Roboter-Motor-Yokes schafft und Kundenprobleme in der Beschaffung, Individualisierung und Massenproduktion effektiv löst.

Ausreichende Kapazität und stabile Lieferung

● 120 hochpräzise CNC-Maschinen, 1 vollautomatische Reinigungslinie, 25 professionelle Techniker.

● Monatliche Kapazität: 30.000 Einheiten; Aktueller monatlicher Umsatz: 10.000–20.000 Einheiten, sodass noch 40–50 % Kapazität für Groß- und Eilbestellungen übrig bleibt.

● Eine zuverlässige Lieferkette in Zhejiang gewährleistet kurze Vorlaufzeiten für Rohstoffe und eine stabile Lieferung für eine kontinuierliche Produktion in großem Maßstab und mit mehreren Sorten.

Vollautomatische Qualitätskontrolle und nahezu keine Fehler

● 25 automatische Inspektionsgeräte für die umfassende Prüfung vom Materialeingang bis zum fertigen Produkt.

● 100 % Online-Qualitätskontrolle; Produktionserfolgsquote 99,99 %, Fabrikerfolgsquote 100 %.

● Zertifiziert nach ISO9001 und IATF16949; Vollständige Rückverfolgbarkeit der Produktion mit höchster Konsistenz und Zuverlässigkeit.

Professioneller technischer Support und starke Anpassung

● Engagiertes technisches Team, das auf die Optimierung und Gestaltung von Jochprozessen spezialisiert ist.

● Schnelle Reaktion auf kundenspezifische Anpassungen: zeichnungsbasierte Produktion, spezifizierte Materialien und Oberflächenbehandlungen.

● Unterstützung aus einer Hand von der Designberatung, Prozessoptimierung und Kleinserien-Testproduktion bis hin zur Massenproduktion, wodurch Entwicklungszyklen verkürzt und Kosten gesenkt werden.

Umweltkonformität und Kostenkontrolle

● Vollständige Einhaltung von EU ROHS und REACH mit vollständigen Zertifizierungsberichten.

● Die automatisierte Produktion reduziert manuelle Eingriffe und verbessert die Materialausnutzung, kontrolliert die Kosten und sorgt gleichzeitig für einen niedrigen Energieverbrauch und eine geringe Abfallemission, wodurch Umweltleistung und Kosteneffizienz in Einklang gebracht werden.

Kooperationskunden & Partnerschaftsmodelle

Unser Robot Motor Yoke beliefert seit langem führende inländische und internationale Unternehmen wie Samsung, Haier und Nidec und arbeitet seit über einem Jahrzehnt stabil und strategisch zusammen. Produktqualität und Service genießen hohe Anerkennung und hohe Wiederkaufraten.

Wir unterstützen mehrere Kooperationsmodelle:

● Massenbeschaffung standardisierter Produkte

● Sonderanfertigung nach Kundenzeichnungen

● Musterfertigung für spezielle Anforderungen

Wir begrüßen Kunden weltweit, die unsere Fabrik zur Inspektion und geschäftlichen Zusammenarbeit besuchen. Mithilfe unseres ausgereiften Produktionssystems und unserer technischen Stärke helfen wir unseren Kunden, die Entwicklungs-, Test-, Herstellungs- und After-Sales-Kosten zu senken, um langfristige Win-Win-Ergebnisse zu erzielen.
