Wie reduzieren Riemenscheiben Vibrationen, wenn sie mit Laufrädern und Gewichten kombiniert werden?

In jedem rotierenden Maschinensystem sind Vibrationen der Feind. Es beschleunigt den Verschleiß, erzeugt Lärm, verringert die Effizienz und kann zu einem katastrophalen Ausfall führen, wenn es nicht kontrolliert wird. Wenn ein riemengetriebenes System ein Laufrad enthält – sei es in einem Lüfter, einer Pumpe oder einem Kompressor –, steigt die Gefahr von Vibrationen dramatisch an. Das Laufrad bringt seine eigenen dynamischen Kräfte ein, und diese Kräfte interagieren mit den Riemenscheiben, dem Riemen und dem gesamten Antriebssystem. Das Ergebnis kann ein komplexes Vibrationsmuster sein, das schwer zu diagnostizieren und noch schwieriger zu beseitigen ist. Doch mit dem richtigen Design und der richtigen Technik können Riemenscheiben eine zentrale Rolle dabei spielen, Vibrationen zu reduzieren, anstatt sie zu verursachen. Bei richtiger Kombination mit Laufrädern und Ausgleichsgewichten werden Riemenscheiben Teil eines abgestimmten Systems, das auch bei hohen Geschwindigkeiten und wechselnden Lasten reibungslos läuft.

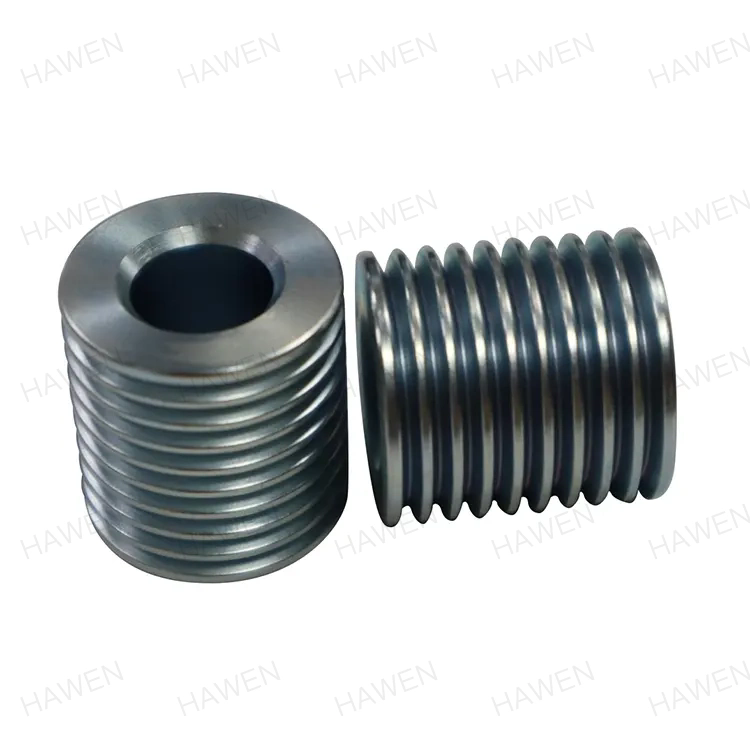

Die Frage, wie Riemenscheiben in Kombination mit Laufrädern und Gewichten Vibrationen reduzieren, ist eine Frage des dynamischen Gleichgewichts, der Dämpfung und der Systemintegration. Dazu gehört das Verständnis der Vibrationsquellen, der Rolle jeder Komponente im Antriebsstrang und der technischen Techniken, mit denen unerwünschten Schwingungen entgegengewirkt werden kann. In diesem Artikel werden die technischen Prinzipien der Vibrationsreduzierung in riemengetriebenen Laufradsystemen untersucht. Wir behandeln die Vibrationsquellen, die Konstruktionsmerkmale von Riemenscheiben, die zu einem reibungslosen Betrieb beitragen, die Rolle von Ausgleichsgewichten und die Überlegungen auf Systemebene, die eine optimale Leistung gewährleisten. Wir stellen Ihnen auch detaillierte Spezifikationen für unsere zur VerfügungRiemenscheibenaus unserer Fabrik in Zhejiang Hawen Electromechanical Co., Ltd.

Inhaltsverzeichnis

• 1. Was sind die Vibrationsquellen in einem riemengetriebenen Laufradsystem?
• 2. Wie wirkt sich das Gleichgewicht der Riemenscheibe auf die Systemvibration aus?
• 3. Welche Rolle spielen Ausgleichsgewichte bei der Vibrationskontrolle?
• 4. Wie dämpft das Riemenscheibendesign Vibrationen?
• 5. Wie sind Riemenscheiben, Laufräder und Gewichte als System aufeinander abgestimmt?
• 6. Welche Spezifikationen definieren eine vibrationsreduzierende Riemenscheibe?
• 7. Häufig gestellte Fragen (FAQ)
• 8. Fazit

1. Was sind die Vibrationsquellen in einem riemengetriebenen Laufradsystem?

Um zu verstehen, wie Riemenscheiben Vibrationen reduzieren, müssen wir zunächst verstehen, woher die Vibrationen kommen. In einem riemengetriebenen Laufradsystem können Vibrationen aus mehreren Quellen stammen. Das erste ist ein Ungleichgewicht in den rotierenden Komponenten. Ein Laufrad, das nicht perfekt ausgewuchtet ist, erzeugt eine Zentrifugalkraft, die sich mitdreht und einmal pro Umdrehung eine Vibration erzeugt. Dasselbe gilt auch für die Riemenscheiben. Wenn eine Riemenscheibe unwuchtig ist, erzeugt sie eigene Vibrationen. Die zweite Ursache ist eine Fehlausrichtung. Wenn die Riemenscheibe und die Laufradwelle nicht perfekt ausgerichtet sind, läuft der Riemen schräg und erzeugt seitliche Kräfte, die Vibrationen verursachen. Die dritte Ursache sind Riemendefekte. Ein Riemen mit einer steifen Stelle, einer Beule oder einer ungleichmäßigen Verbindung erzeugt beim Lauf über die Riemenscheiben einen periodischen Stoß. Die vierte Quelle ist Resonanz. Jedes mechanische System hat Eigenfrequenzen. Wenn eine Vibrationsquelle – beispielsweise die Drehzahl des Laufrads – einer Eigenfrequenz entspricht, wird die Vibration verstärkt. Die fünfte Quelle sind aerodynamische oder hydraulische Kräfte. Bei Ventilatoren und Pumpen erzeugt das Laufrad Druckimpulse, die Schwingungen im System anregen können. Die folgende Tabelle fasst diese Quellen und ihre Eigenschaften zusammen.

BeiZhejiang Hawen Electromechanical Co., Ltd.Unser Werk verfügt über umfassende Erfahrung in der Analyse von Vibrationen in riemengetriebenen Systemen. Wir arbeiten mit unseren Kunden zusammen, um die Vibrationsquellen zu identifizieren und Riemenscheiben auszuwählen, die darauf ausgelegt sind, diese zu minimieren. Unser Ingenieurteam kann Schwingungsanalysen durchführen und Empfehlungen zur Systemoptimierung geben.

2. Wie wirkt sich das Gleichgewicht der Riemenscheibe auf die Systemvibration aus?

Das Gleichgewicht einer Riemenscheibe ist einer der wichtigsten Faktoren zur Reduzierung von Vibrationen in einem riemengetriebenen Laufradsystem. Eine unausgeglichene Riemenscheibe erzeugt eine Zentrifugalkraft, die sich mit der Riemenscheibe dreht. Diese Kraft wird auf die Welle, die Lager und die gesamte Struktur übertragen. Die Größe der Kraft ist proportional zur Masse der Unwucht, zum Abstand der Unwucht vom Rotationszentrum und zum Quadrat der Rotationsgeschwindigkeit. Das bedeutet, dass bei hohen Geschwindigkeiten bereits ein kleines Ungleichgewicht eine große Kraft erzeugen kann. Beispielsweise erzeugt eine Unwucht von 10 Gramm bei einem Radius von 100 mm auf einer Riemenscheibe, die sich mit 3.000 U/min dreht, eine Kraft von etwa 10 kg. Bei 6.000 U/min erzeugt die gleiche Unwucht eine Kraft von 40 kg. Diese Kraft kann zu Lagerverschleiß, Wellenermüdung und übermäßigem Lärm führen. Die folgende Tabelle zeigt den Zusammenhang zwischen Ungleichgewicht, Geschwindigkeit und Kraft.

In unserer Fabrik wuchten wir jede Riemenscheibe nach einem hohen Standard aus. Wir verwenden dynamische Auswuchtmaschinen, die die Unwucht in zwei Ebenen messen und die Menge und Position der benötigten Korrekturgewichte anzeigen. Unsere Standard-Auswuchtsorte ist G6,3 nach ISO 1940, die für die meisten industriellen Anwendungen geeignet ist. Für Hochgeschwindigkeits- oder Präzisionsanwendungen können wir G2,5 oder besser erreichen. Indem wir sicherstellen, dass unsere Riemenscheiben präzise ausgewuchtet sind, helfen wir unseren Kunden, Vibrationen an der Quelle zu reduzieren.

3. Welche Rolle spielen Ausgleichsgewichte bei der Vibrationskontrolle?

Ausgleichsgewichte werden zur Unwuchtkorrektur rotierender Bauteile eingesetzt. Dabei handelt es sich um kleine Massen, die an einer bestimmten Stelle am Bauteil angebracht werden, um der Unwucht entgegenzuwirken. Bei einer Riemenscheibe können Ausgleichsgewichte in Form von Stellschrauben, angeschweißten Laschen oder gebohrten Löchern angebracht werden. Der Schlüssel besteht darin, das Gewicht an der richtigen Stelle zu platzieren und sicherzustellen, dass es sicher befestigt ist. Bei einem riemengetriebenen Laufradsystem werden Ausgleichsgewichte sowohl am Laufrad als auch an den Riemenscheiben verwendet. Normalerweise wird zuerst das Laufrad ausgewuchtet, dann werden die Riemenscheiben ausgewuchtet. Die Ausgleichsgewichte an den Riemenscheiben sind so eingestellt, dass die Gesamtvibrationen des Systems minimiert werden. Dies liegt daran, dass die Schwingung des Systems die Summe der Schwingungen aller Komponenten ist. Wenn die Riemenscheibe ausgewuchtet ist, um der verbleibenden Unwucht des Laufrads entgegenzuwirken, können die Gesamtvibrationen reduziert werden. Die folgende Tabelle fasst die Arten von Ausgleichsgewichten und ihre Anwendungen zusammen.

Bei Zhejiang Hawen Electromechanical Co., Ltd. verwendet unser Werk Präzisions-Auswuchttechniken, um sicherzustellen, dass unsere Riemenscheiben richtig ausgewuchtet sind. Wir können Riemenscheiben auch mit vorinstallierten Ausgleichsgewichten oder mit Vorrichtungen zum Auswuchten vor Ort liefern. Unser Ingenieurteam kann beim Auswuchten des gesamten Systems, einschließlich des Laufrads und der Riemenscheiben, behilflich sein.

4. Wie dämpft das Riemenscheibendesign Vibrationen?

Zusätzlich zur Ausgewogenheit kann die Konstruktion einer Riemenscheibe durch Dämpfung zur Vibrationsreduzierung beitragen. Unter Dämpfung versteht man die Ableitung von Energie aus einem schwingenden System. Es reduziert die Schwingungsamplitude und hilft, Resonanzen zu verhindern. Es gibt mehrere Konstruktionsmerkmale, die einer Riemenscheibe Dämpfung verleihen können. Die erste ist die Verwendung einer geteilten Riemenscheibe oder einer Riemenscheibe mit Dämpfungsschicht. Bei einer geteilten Riemenscheibe befindet sich zwischen der Nabe und der Felge eine Gummi- oder Elastomerschicht. Diese Schicht wirkt als Dämpfer, absorbiert Vibrationsenergie und reduziert die Vibrationsübertragung von der Felge auf die Nabe. Die zweite Möglichkeit besteht in der Verwendung eines abgestimmten Massendämpfers. Dabei handelt es sich um eine kleine Masse, die mit einem elastischen Element an der Riemenscheibe befestigt wird. Die Masse ist so abgestimmt, dass sie mit einer Frequenz schwingt, die phasenverschoben zur Schwingung der Riemenscheibe ist, wodurch diese aufgehoben wird. Der dritte Punkt ist die Verwendung eines gerippten oder gerippten Designs. Die Rippen oder Lamellen vergrößern die Oberfläche der Riemenscheibe, was dazu beitragen kann, Wärme abzuleiten und Vibrationen zu reduzieren. Die folgende Tabelle fasst diese Dämpfungsfunktionen und ihre Wirksamkeit zusammen.

In unserem Werk bieten wir Riemenscheiben mit verschiedenen Dämpfungseigenschaften für unterschiedliche Anwendungen an. Unser Ingenieurteam kann Ihnen bei der Auswahl des richtigen Designs für Ihr spezifisches Vibrationsproblem helfen. Wir können auch eine Riemenscheibe mit einem abgestimmten Massendämpfer oder einer geteilten Nabenkonstruktion individuell an Ihre Anforderungen anpassen.

5. Wie sind Riemenscheiben, Laufräder und Gewichte als System aufeinander abgestimmt?

Bei der Reduzierung von Vibrationen in einem riemengetriebenen Laufradsystem geht es nicht nur um das Auswuchten einzelner Komponenten. Es geht darum, das gesamte System so abzustimmen, dass die Komponenten zusammenarbeiten, um Vibrationen zu minimieren. Dieser Ansatz auf Systemebene ist wichtig, um möglichst niedrige Vibrationsniveaus zu erreichen. Der Prozess beginnt mit der Auswahl der Riemenscheiben und des Laufrads. Die Riemenscheiben sollten auf einem hohen Standard ausgewuchtet sein und das Laufrad sollte auf einem noch höheren Standard ausgewuchtet sein. Der nächste Schritt besteht darin, die Riemenscheiben und die Laufradwelle auszurichten. Eine Fehlausrichtung ist eine Hauptursache für Vibrationen und muss korrigiert werden, bevor ein Auswuchten versucht wird. Der nächste Schritt besteht darin, die Riemenspannung zu überprüfen. Ein zu lockerer Riemen rutscht und vibriert. Ein zu straffer Riemen überlastet die Lager und erzeugt Vibrationen. Die richtige Spannung wird vom Riemenhersteller angegeben. Der nächste Schritt besteht darin, dem System nach Bedarf Ausgleichsgewichte hinzuzufügen. Dies geschieht durch den Betrieb des Systems und die Messung der Vibration an verschiedenen Punkten. Anschließend werden die Ausgleichsgewichte angepasst, bis die Vibration minimiert ist. Die folgende Tabelle fasst die Schritte zur Systemoptimierung und ihre Ziele zusammen.

In Hawen bietet unser Werk Unterstützung auf Systemebene zur Vibrationsreduzierung. Wir können ausgewuchtete Riemenscheiben liefern, bei der Ausrichtung und Spannung helfen und eine Schwingungsanalyse vor Ort durchführen. Unser Ziel ist es, unseren Kunden dabei zu helfen, einen möglichst reibungslosen Betrieb ihrer riemengetriebenen Laufradsysteme zu erreichen.

6. Welche Spezifikationen definieren eine vibrationsreduzierende Riemenscheibe?

Zu den Spezifikationen für eine vibrationsreduzierende Riemenscheibe gehören der Wuchtgrad, das Material, die Dämpfungseigenschaften, die Bohrungstoleranz und die Oberflächenbeschaffenheit. Die folgende Tabelle enthält eine Zusammenfassung dieser Spezifikationen für unsere Riemenscheiben.

In unserem Werk stellen wir Riemenscheiben her, die diese und weitere Spezifikationen erfüllen. Wir können den Wuchtgrad, das Material und die Dämpfungseigenschaften individuell an Ihre spezifische Anwendung anpassen. Unser Engineering-Team kann Sie beim Auswahlprozess unterstützen und detaillierte technische Daten für Ihr Projekt bereitstellen.

7. Häufig gestellte Fragen (FAQ)

Frage 1: Wie verursacht die Unwucht der Riemenscheibe Vibrationen?

Antwort: Eine Unwucht der Riemenscheibe verursacht Vibrationen, da die ungleichmäßige Massenverteilung eine Zentrifugalkraft erzeugt, die sich mit der Riemenscheibe dreht. Diese Kraft wird auf die Welle, die Lager und die Struktur übertragen und verursacht Vibrationen mit der Rotationsfrequenz (1x U/min). Die Größe der Kraft nimmt mit dem Quadrat der Geschwindigkeit zu, sodass Unwucht bei hohen Geschwindigkeiten problematischer ist. Durch das Auswuchten der Riemenscheibe wird diese Kraft eliminiert und Vibrationen reduziert.

Frage 2: Welchen Wuchtgrad sollte ich für meine Riemenscheiben angeben?

Antwort: Der Auswuchtgrad hängt von der Geschwindigkeit und der Anwendung ab. Für allgemeine Industrieanwendungen mit Drehzahlen bis 3.000 U/min ist G6,3 in der Regel ausreichend. Für Hochgeschwindigkeitsanwendungen (über 3.000 U/min) oder Präzisionsmaschinen wird G2,5 oder besser empfohlen. Unser Werk kann Sie über die geeignete Auswuchtsorte für Ihre spezifische Anwendung beraten.

Frage 3: Kann ich eine Riemenscheibe im Feld ausbalancieren?

Antwort: Ja, das Auswuchten vor Ort ist für große Riemenscheiben oder für Systeme, die sich nicht einfach zerlegen lassen, möglich. Beim Auswuchten vor Ort wird ein Vibrationsanalysator verwendet, um die Vibration zu messen und dann an bestimmten Stellen der Riemenscheibe Gewicht hinzuzufügen oder zu entfernen. Es erfordert spezielle Ausrüstung und Fachwissen. Unser Werk kann Auswuchtdienste vor Ort oder Schulungen für Ihr Wartungsteam anbieten.

Frage 4: Wie wirkt sich die Riemenspannung auf die Vibration aus?

Antwort: Die Riemenspannung hat einen erheblichen Einfluss auf die Vibration. Ein zu lockerer Riemen rutscht durch und verursacht hochfrequente Vibrationen und Geräusche. Ein zu straffer Riemen überlastet die Lager und erzeugt Vibrationen mit der Rotationsfrequenz. Die richtige Spannung wird vom Riemenhersteller vorgegeben und sollte regelmäßig überprüft werden. Für einen reibungslosen Betrieb ist die richtige Spannung unerlässlich.

Frage 5: Wie lassen sich Vibrationen in einem riemengetriebenen Laufradsystem am besten reduzieren?

Antwort: Der beste Weg, Vibrationen zu reduzieren, besteht darin, alle potenziellen Quellen zu bekämpfen. Das Laufrad und die Riemenscheiben auswuchten, die Wellen ausrichten, die richtige Riemenspannung einstellen und bei Bedarf Dämpfung hinzufügen. Ein Ansatz auf Systemebene ist effektiver als die Betrachtung einzelner Komponenten. Unser Werk kann eine Komplettlösung anbieten, einschließlich ausgewuchteter Riemenscheiben, Ausrichtungswerkzeugen und Schwingungsanalysediensten.

8. Fazit

Riemenscheiben spielen in Kombination mit Laufrädern und Ausgleichsgewichten eine entscheidende Rolle bei der Reduzierung von Vibrationen. Durch die präzise Auswuchtung der Riemenscheiben, die Auswahl der richtigen Dämpfungsmerkmale und die Abstimmung des Gesamtsystems ist es möglich, auch bei hohen Geschwindigkeiten und wechselnden Lasten einen reibungslosen und leisen Betrieb zu erreichen. Der Schlüssel liegt darin, die Schwingungsquellen zu verstehen und sie systematisch anzugehen. Unser Werk bei Zhejiang Hawen Electromechanical Co., Ltd. verfügt über das Fachwissen und die Ausrüstung zur Herstellung von Riemenscheiben, die die anspruchsvollsten Anforderungen an die Vibrationsreduzierung erfüllen. Wir verwenden präzises Auswuchten, hochwertige Materialien und fortschrittliche Dämpfungskonstruktionen, um sicherzustellen, dass unsere Riemenscheiben zu einem reibungslosen System beitragen. Ganz gleich, ob Sie ein neues riemengetriebenes Laufradsystem entwerfen oder Fehler bei einem bestehenden System beheben, wir können Ihnen helfen.

Unser Ingenieurteam steht Ihnen bei der Vibrationsanalyse, der Auswahl der Riemenscheibe und der Systemabstimmung zur Seite. Wir können detaillierte Spezifikationen, Auswuchtdienste und Vor-Ort-Unterstützung bereitstellen. Unser Engagement für Qualität und Kundenzufriedenheit hat uns zu einem vertrauenswürdigen Partner für industrielle Antriebssysteme auf der ganzen Welt gemacht.

Kontaktieren Sie noch heute Zhejiang Hawen Electromechanical Co., Ltdum Ihre Riemenscheibenanforderungen zu besprechen und herauszufinden, wie unsere Produkte Ihnen helfen können, Vibrationen in Ihren riemengetriebenen Laufradsystemen zu reduzieren.
