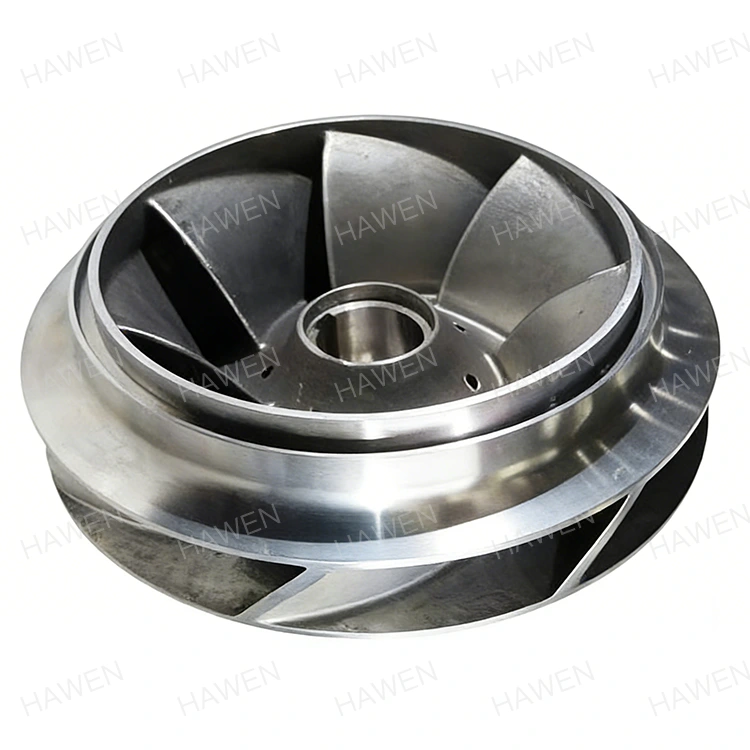

Laufrad aus Feinguss-Edelstahl

HAWEN ist ein führender Hersteller und Lieferant mit Sitz in China, der sich auf kundenspezifische Feinguss-Edelstahl-Laufradeinheiten für Hochleistungs-Industriepumpen spezialisiert hat. Diese Komponenten sind so konstruiert, dass sie stark korrosiven Medien, sauren Umgebungen und Salzlösungen standhalten und bieten eine optimierte hydraulische Effizienz und dynamische Stabilität. Durch die Verwendung hochwertiger Legierungen – darunter 304, 316 und 2205 Duplex – garantiert unser Produktionsprozess präzise Toleranzen, reibungslose Flüssigkeitsdurchgänge und minimale Wartungskosten. Arbeiten Sie mit unserem Engineering-Team zusammen, um zuverlässige OEM-Lösungen zu erhalten, die die Lebensdauer der Geräte unter rauen Betriebsbedingungen verlängern.

Präzisionsgusstechnologie für komplexe Laufradstrukturen

Moderne industrielle Flüssigkeitstransportsysteme, chemische Prozesspumpen mit hoher Förderhöhe und spezielle Schiffszirkulationssysteme erfordern eine präzise interne Flügelgeometrie, ausgewogene dynamische Profile und reibungslose hydraulische Strömungskanäle. Herkömmliche Sandgussverfahren oder mehrteilige Schweißkonstruktionen versagen häufig, wenn es darum geht, komplizierte Innenkanäle herzustellen, ohne dass Oberflächenrauheit, Maßungenauigkeiten oder strukturelle Schwächen auftreten. Die Implementierung des Kieselsol-Feingusses überwindet diese technischen Einschränkungen, indem komplexe CAD-Modelle mit strenger Maßgenauigkeit direkt in massives Metall repliziert werden.

Dieser Präzisionsfertigungsansatz eliminiert herkömmliche Verbindungslinien und Spannungskonzentrationspunkte und erzeugt eine einheitliche Struktur, die die Fluiddynamik vom Eintritt des Mediums in das Saugauge bis zum Austritt aus der Auslassspirale optimiert. Durch die Verwendung hochdichter Keramikformen und vakuumunterstützter Gießtechniken erreichen die resultierenden Komponenten endkonturnahe Formen, die die Notwendigkeit einer umfangreichen Metallentfernung nach dem Gießen drastisch reduzieren.

Komplizierte Geometrie und glatte Fließwege

• Präzision der hydraulischen Flügel:Reproduziert präzise komplexe, dreidimensional gekrümmte Flügel, um Flüssigkeiten reibungslos zu leiten und interne Reibungsverluste, Kavitationsrisiken und energieverschwendende Turbulenzen zu minimieren.
• Strukturelle Integrität:Liefert eine homogene Metallkornstruktur ohne innere Gasporosität, Lunker oder Kaltstellen, die bei minderwertigen Gussverfahren üblich sind.
• Near-Net-Shape-Effizienz:Erzielt extrem enge Maßtoleranzen direkt aus der Keramikschalenform, wodurch Rohlegierungsmaterial eingespart und nachgelagerte CNC-Fertigbearbeitungszyklen verkürzt werden.
• Gleichmäßige Wandstärke:Behält konsistente Wandabmessungen über ummantelte und offene Abschnitte hinweg und sorgt so für eine ausgewogene Spannungsverteilung bei hohen hydraulischen Innendrücken.

Vielseitige Strukturoptionen

• Geschlossenes Design:Enthält vordere und hintere Abdeckungen, um die Flüssigkeitskanäle vollständig zu umschließen. Diese Konfiguration bietet maximale hydraulische Effizienz und hohe Förderdrücke beim Umgang mit klaren, nicht aggregierenden Flüssigkeiten.
• Halboffenes Design:Verfügt nur über eine hintere Abdeckung, gepaart mit offenen Leitschaufelflächen. Es bietet ein optimales Gleichgewicht zwischen struktureller Festigkeit und Abstand und verhindert die Ansammlung von Partikeln beim Pumpen von Medien mit mäßiger Feststoffanzahl.
• Offenes Design:Vordere und hintere Abdeckungen entfallen vollständig, sodass die Leitschaufeln direkt dem Gehäuse ausgesetzt sind. Dieses Layout wurde speziell für das Pumpen schwerer Schlämme, hochviskoser Flüssigkeiten oder Flüssigkeiten mit langen Fasern entwickelt.

Hauptvorteile des Edelstahlmaterials

Die Materialauswahl dient als primärer Schutz gegen vorzeitiges mechanisches Versagen, galvanische Korrosion und chemische Zersetzung in aggressiven Flüssigkeitsumgebungen. Durch die Verwendung hochwertiger Legierungsformulierungen wird sichergestellt, dass interne Komponenten ihre strukturelle Integrität, Oberflächenglätte und Dimensionsstabilität beibehalten, selbst wenn sie ständig aggressiven Chemikalien, Brackwasser oder extremen Betriebstemperaturen ausgesetzt sind.

Die Wahl eines Laufrads aus Feinguss-Edelstahl gegenüber herkömmlichem Kohlenstoffstahl oder Gusseisen reduziert die Gesamtlebenszykluskosten drastisch, da die Dauerlaufzeiten verlängert und die Häufigkeit ungeplanter Systemabschaltungen verringert wird. Der inhärente Chromgehalt bildet einen selbstheilenden passiven Oxidfilm, der die darunter liegende Metallmatrix vor anhaltenden chemischen Angriffen schützt.

Legierungssorten und Leistungsvorteile

• Legierung der Güteklasse 304:Dient als vielseitige Basis und bietet zuverlässigen Widerstand gegen allgemeine atmosphärische Oxidation, organische Säuren und neutrale industrielle Prozessflüssigkeiten.
• Legierung der Güteklasse 316:Mit einem Molybdängehalt von 2–3 % weist diese Sorte eine außergewöhnliche Beständigkeit gegen Lochfraß und Spaltkorrosion in chloridreichen Medien, Lösungsmitteln und sauren Prozessströmen auf.
• 2205 Duplex-Legierung:Kombiniert eine gemischte austenitisch-ferritische Mikrostruktur, um die doppelte Streckgrenze herkömmlicher austenitischer Legierungen bei gleichzeitig hervorragender Immunität gegen Spannungsrisskorrosion in Umgebungen mit hohem Salzgehalt im Meerwasser zu erzielen.

Herstellungsprozess und Qualitätskontrolle

Die Lieferung von Hochleistungskomponenten für anspruchsvolle Industrieanwendungen erfordert eine strenge Qualitätskontrolle in jeder Produktionsphase. Von der ersten Injektion hochreiner Wachsmodelle bis zur abschließenden dynamischen Auswuchtprüfung unterliegt jeder Herstellungsschritt standardisierten Qualitätssicherungsprotokollen.

Fortschrittliche Gießereitechniken stellen sicher, dass die chemische Zusammensetzung strikt den internationalen Materialspezifikationen entspricht, während automatisierte zerstörungsfreie Prüfgeräte latente interne Fehler erkennen, bevor fertige Produkte die Produktionsstätte verlassen.

Verifizierungs- und Inspektionsprotokolle

• Spektrografische Wärmeanalyse:Jede Schmelzcharge wird einer optischen Emissionsspektrometrie unterzogen, um zu überprüfen, ob die Elementzusammensetzung genau den ASTM-, DIN- und ISO-Materialstandards entspricht.
• 3D-Koordinatenmessung:Bei der hochpräzisen KMG-Inspektion werden kritische Abmessungen, Schaufelwinkel, Augendurchmesser und Nabenkonfigurationen anhand exakter technischer Zeichnungen des Kunden überprüft.
• Dynamisches Auswuchten nach ISO 1940:Jede Einheit wird auf automatisierten Auswuchtanlagen dynamisch nach G6.3 oder höheren Standards ausgewuchtet, um Rotationsvibrationen zu eliminieren, Lagerbelastungen zu reduzieren und einen flüsterleisen Pumpenbetrieb zu gewährleisten.
• Chemische Oberflächenpassivierung:Die fertigen Teile werden kontrolliert mit Säure gebeizt und passiviert, um freie Eisenpartikel zu entfernen und die schützende Chromoxid-Oberflächenschicht anzureichern.
• Zerstörungsfreie Prüfung (NDT):An kritischen Belastungszonen werden Farbeindringprüfungen und Flüssigkeitsfarbstoffprüfungen durchgeführt, um völlige Freiheit von oberflächenbrechenden Mikrorissen oder Nadellöchern zu gewährleisten.

Leistungsvorteile bei Fluidanwendungen

Die direkte Integration eines Feinguss-Edelstahllaufrads in industrielle Flüssigkeitshandhabungssysteme führt zu erheblichen Betriebseffizienzen, einem geringeren Energieverbrauch und einer längeren Maschinenlebensdauer. Glatte interne Flüssigkeitskanäle reduzieren den internen Flüssigkeitswiderstand erheblich, sodass elektrische Antriebe über verschiedene Betriebspunkte hinweg mit höchster Effizienz arbeiten können.

Darüber hinaus sorgen die hohe mechanische Härte und Zähigkeit hochwertiger Edelstahllegierungen für eine außergewöhnliche Immunität gegen Tröpfchenerosion und lokale Kavitationslochbildung und stellen sicher, dass die Pumpe über Jahre hinweg im Dauerbetrieb ihre ursprünglichen Förderhöhen- und Durchflussleistungswerte beibehält.

Operative Auswirkungen

• Erweiterte Wartungsintervalle:Die hervorragende Verschleißfestigkeit schützt vor Erosion durch Flüssigkeitsströmungen mit hoher Geschwindigkeit und feine Schwebeteilchen.
• Niedrigere Gesamtbetriebskosten:Minimale Oberflächenverschmutzung und keine Rostbildung führen zu weniger Wartungseingriffen, geringerem Ersatzteilverbrauch und minimierten Betriebsausfallzeiten.
• Konsistente hydraulische Leistung:Stabile Schaufelgeometrien verhindern eine Verschlechterung der Strömung über lange Betriebszyklen und sorgen für vorhersehbare Prozessdurchflussraten und stabile Systemdruckprofile.
• Vibrationsreduzierung:Die Präzision der dynamischen Auswuchtung verhindert Wellendurchbiegungen und schützt mechanische Dichtungen und Antriebslager vor vorzeitigem mechanischem Verschleiß.

Industrielle Anwendungen

Diese Präzisionsgusskomponenten wurden für maximale Zuverlässigkeit in kritischen Infrastrukturen und rauen Industrieumgebungen entwickelt und funktionieren in einem breiten Spektrum anspruchsvoller Sektoren, in denen ein Komponentenausfall keine Option ist, einwandfrei.

• Industrielle Wasseraufbereitung und Entsalzung:Hochdruck-Umkehrosmose-Zufuhrsysteme, Brackwasserzirkulation und Meerwasseraufbereitungsanlagen.
• Chemische und petrochemische Verarbeitung:Sicherer Umgang mit konzentrierten Säuren, alkalischen Lösungen, organischen Lösungsmitteln und korrosiven chemischen Bypassströmen.
• Marine- und Offshore-Maschinen:Kritische Meerwasserkühlkreisläufe, Bilgenmanagement, Ballastübertragungssysteme und Feuerlöschpumpeneinheiten für Offshore-Plattformen.
• Lebensmittel-, Getränke- und Milchverarbeitung:Hygienischer Transfer von essbaren Flüssigkeiten, Sirupkonzentraten und Waschlösungen, die nicht kontaminierende, passivierte glatte Oberflächen erfordern.
• Pharmazeutische und biotechnologische Fertigung:Hochreine Flüssigkeitsübertragung und reaktive Brühenzirkulation, bei der hohe Oberflächengütestandards die Anhaftung von Bakterien verhindern.
• Zellstoff-, Papier- und Textilverarbeitung:Handhabung von Faserschlämmen, aggressiven Bleichmitteln und Hochtemperatur-Färbeflüssigkeiten ohne Verstopfung oder Korrosion.

Technische Spezifikationen

Die Betriebsfähigkeiten und technischen Parameter dieser Komponentenreihe sind in der umfassenden technischen Referenztabelle unten zusammengefasst:

Anpassungsfähigkeit

Um den vielfältigen Anforderungen von OEM-Maschinenherstellern und globalen Engineering-Projekten gerecht zu werden, sind umfassende kundenspezifische Produktionsdienstleistungen direkt aus digitalen Designressourcen oder physischen Prototypen verfügbar. Mithilfe fortschrittlicher 3D-Modellierungs- und Fluidsimulationstools arbeiten die Ingenieurteams direkt mit den Geräteentwicklern zusammen, um Schaufelwinkel, Nabenverbindungen und Deckungsabstände für eine optimale Leistung in kundenspezifischen Pumpengehäusen zu verfeinern.

Ganz gleich, ob Sie einmalige Prototypen für spezielle Fluidsysteme herstellen oder auf eine großvolumige OEM-Serienproduktion umsteigen: Flexible Werkzeugkonfigurationen und Präzisionsbearbeitungsmöglichkeiten garantieren schnelle Durchlaufzeiten und die genaue Einhaltung strenger technischer Toleranzspezifikationen.

Kundenspezifische Engineering-Optionen

• Zeichnungsbasierte Produktion:Direkte Fertigung basierend auf vom Kunden bereitgestellten 2D-CAD-Zeichnungen, 3D-STEP/IGES-Modellen oder physischem Muster-Reverse-Engineering.
• Kundenspezifische Naben- und Keilnutwerkzeuge:Maßgeschneiderte Wellenbohrungsabmessungen, Keilverzahnungen, Gewindebefestigungen und Antriebskeilnuten passend zu proprietären Motorwellenschnittstellen.
• Hydraulisches Profilieren:Änderung der Schaufelanzahl, des Auslasswinkels und der Mantelgeometrie, um die Förderhöhenkurven für bestimmte Betriebsbedingungen zu optimieren.
• Spezialisierte Oberflächenbeschichtungen:Anwendung verschleißfester oder reibungsmindernder Oberflächenbehandlungen für extrem abrasive Schlammumgebungen.

Komparative Vorteile

Das Verständnis der Leistung verschiedener Metalllegierungen unter schwierigen Arbeitsbedingungen hilft Werksleitern und Gerätekonstrukteuren bei der Auswahl des richtigen Materials für langfristigen Betriebserfolg. Die folgende Vergleichstabelle zeigt die wichtigsten Leistungsunterschiede zwischen gängigen Strukturlegierungen, die bei der Herstellung von Fluidgeräten verwendet werden:

Warum sollten Sie sich für uns entscheiden?

Die Wahl des richtigen Fertigungspartners ist ebenso wichtig wie die Auswahl der richtigen Rohstoffe. Als spezialisiertes Produktionszentrum, das mit modernen Qualitätsmanagementsystemen arbeitet, kombiniert unsere Anlage fortschrittliche metallurgische Gusstechnologie mit umfassenden Präzisionsendbearbeitungsdiensten, um Hochleistungskomponenten auf den globalen Märkten zu liefern.

• Bewährte Fertigungstradition:Tiefe technische Wurzeln in der mechanischen Präzisionsbearbeitung, gestützt durch moderne Produktionsinfrastruktur und jahrzehntelangen Branchenfortschritt.
• Robuste Produktionskapazität:Moderne Gussgießereien und automatisierte CNC-Fertigungslinien, die in der Lage sind, große Fertigungsquoten mit stabilen Durchlaufzeiten zu unterstützen.
• Interne Qualitätskontrolle:Vollständig integrierte Prüflabore, ausgestattet mit KMG, OES-Spektrographen, dynamischen Auswuchteinheiten und zerstörungsfreien Prüfsuiten.
• Globaler technischer Support:Erfahrene technische Teams bieten engagierte Unterstützung bei der Materialauswahl, der schnellen Prototypenerstellung und der CAD-zu-Gießerei-Werkzeugoptimierung.
• Durchgängige Rückverfolgbarkeit:Vollständige Materialzertifizierung, Inspektionsprotokolle und Dimensionsüberprüfungsberichte werden mit jeder Produktionscharge geliefert.

Häufig gestellte Fragen (FAQ)

F1: Was ist der wichtigste betriebliche Vorteil der Wahl von Kieselsol-Feinguss gegenüber herkömmlichem Sandguss?

Silica-Sol-Feinguss bietet deutlich glattere Oberflächen (typischerweise Ra 3,2 µm oder besser im Gusszustand) und engere Maßtoleranzen. Dies führt zu einem überlegenen internen hydraulischen Wirkungsgrad, einer geringeren Flüssigkeitsreibung, einem geringeren Kavitationsrisiko und einem minimalen Bearbeitungsaufwand nach dem Guss im Vergleich zu rauen Sandgussteilen.

F2: Welche Edelstahllegierungssorte sollte für Meerwasserpumpsysteme mit hohem Salzgehalt ausgewählt werden?

Während die Sorte 316 eine ausreichende Korrosionsbeständigkeit für allgemeine Chloridlösungen bietet, wird die Legierung 2205 Duplex dringend für konzentriertes Meerwasser, Offshore-Zirkulations- und Entsalzungssysteme empfohlen. 2205 Duplex bietet eine hervorragende Beständigkeit gegen Lochfraß, Spaltkorrosion und Spannungsrisskorrosion sowie die doppelte mechanische Streckgrenze im Vergleich zu Standardlegierungen der 300er-Serie.

F3: Wie verbessert das dynamische Auswuchten gemäß der Norm ISO 1940 die Lebensdauer von Flüssigkeitsanlagen?

Durch das dynamische Auswuchten wird eine asymmetrische Massenverteilung über die rotierende Komponente hinweg vermieden. Durch das Auswuchten nach ISO 1940 G6.3 oder G2.5 werden radiale und axiale Vibrationen während des Betriebs drastisch minimiert und ein vorzeitiger Ausfall von Pumpenlagern, mechanischen Wellendichtungen und Elektroantriebskupplungen verhindert.

F4: Kann ein Feinguss-Edelstahllaufrad für die Förderung von Flüssigkeiten mit hohem Feststoffgehalt modifiziert werden?

Ja. Durch die Angabe einer halboffenen oder offenen Designkonfiguration während der kundenspezifischen Gussphase werden die internen Spielspalte maximiert. Dadurch können Flüssigkeiten, die suspendierte Partikel, kleine Feststoffe oder faserige Medien enthalten, ungehindert durch das Pumpengehäuse strömen, ohne dass es zu inneren Verstopfungen oder schneller Schaufelerosion kommt.

F5: Welche Oberflächenbehandlungsmethoden werden empfohlen, um die chemische Beständigkeit zu maximieren?

Als Standardverfahren werden chemische Beiz- und Passivierungsbehandlungen empfohlen, um verbleibende Eisenverunreinigungen auf der Oberfläche zu entfernen und die natürliche schützende Chromoxidschicht zu optimieren. Für hochreine Hygieneanwendungen kann mechanisches Spiegelpolieren oder Elektropolieren angewendet werden, um die Oberflächenrauheit auf Ra 0,4 µm zu reduzieren und so die Anhaftung von Bakterien und die Ansammlung von Ablagerungen zu verhindern.

F6: Welche technische Dokumentation und Qualitätssicherungsberichte werden bei kundenspezifischen Bestellungen mitgeliefert?

Zur Standardlieferdokumentation gehören Fabrikzertifikate für chemische Materialien (EN 10204 3.1), dimensionale KMG-Prüfblätter, Testzertifikate für dynamisches Auswuchten und Aufzeichnungen über den Wärmebehandlungsprozess, um eine vollständige Rückverfolgbarkeit des Materials und betriebliche Konformität sicherzustellen.
