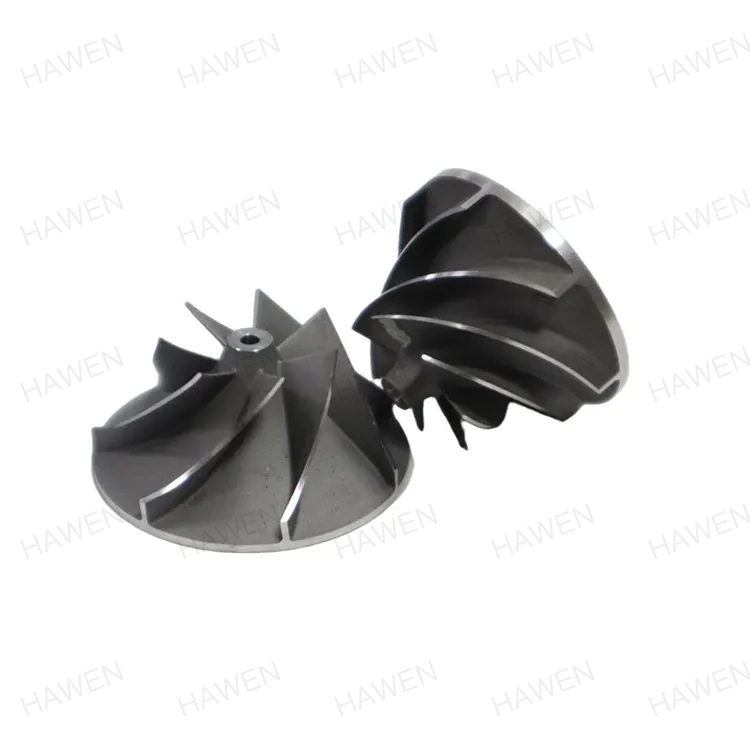

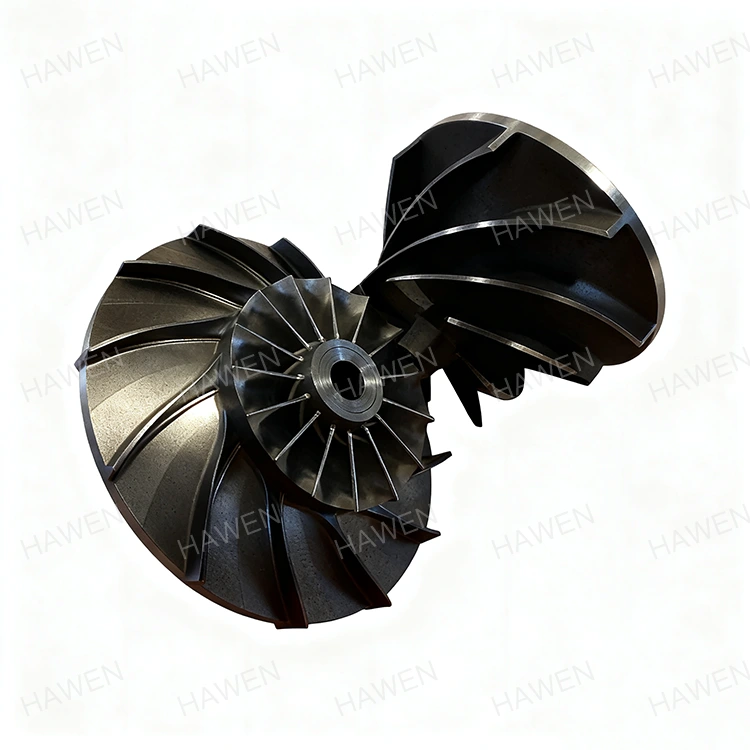

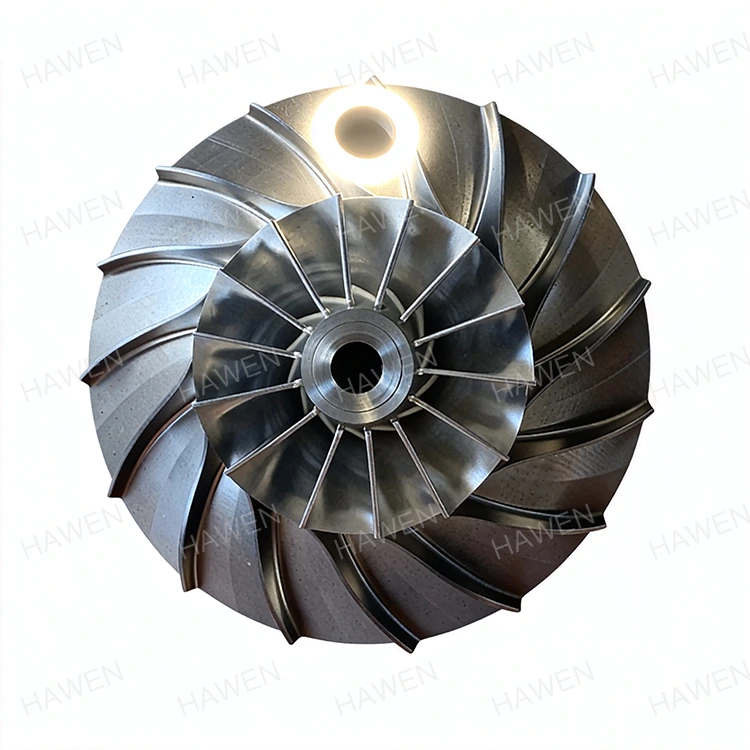

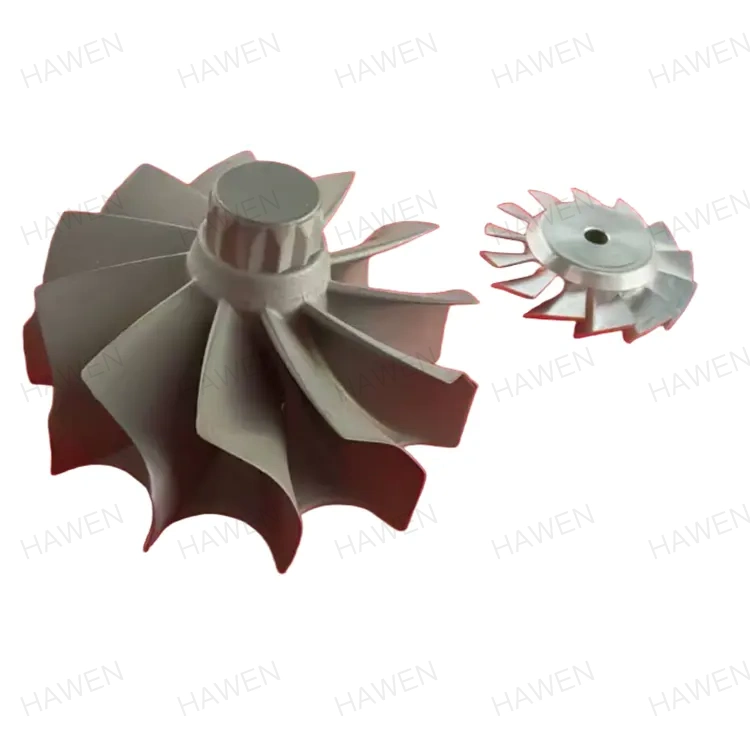

Laufrad aus Aluminiumlegierung

Leichter und leistungsstarker Materialvorteil

Ein Laufrad aus Aluminiumlegierung bietet im Vergleich zu Laufrädern aus Stahl oder Gusseisen eine erhebliche Gewichtsreduzierung, was die Pumpeneffizienz verbessert und den Energieverbrauch des Motors senkt.

Die typischen verwendeten Materialien wie ADC12 oder Aluminiumlegierungen der 70er-Serie bieten:

Geringe Dichte für reduzierte Rotationsträgheit

Gute Wärmeleitfähigkeit für effiziente Wärmeableitung

Ausreichende Festigkeit für Anwendungen mit mäßigem Druck

Korrosionsbeständigkeit in milden wässrigen Umgebungen

Fertigungsherausforderungen und Präzisionsanforderungen

Dimensionsempfindlichkeit

Aufgrund der geringen Steifigkeit und Wärmeausdehnung neigen Aluminiumlegierungen während der Bearbeitung zu Verformungen. Hochpräzise Laufräder erfordern:

Innenbohrungstoleranz ≤ 0,01 mm

Bohrungsrundheit ≤ 0,005 mm

Konsistente Flügelgeometrie zur Aufrechterhaltung der hydraulischen Effizienz

Umweltkontrolle

Die Werkstatttemperatur sollte zwischen 20 und 25 °C liegen

Die Kontrolle der Luftfeuchtigkeit ist wichtig, um Oberflächenoxidation und Mikrorisse zu verhindern

Schneidflüssigkeiten und Werkzeugauswahl werden optimiert, um Verformungen und Spannungen zu minimieren

Technische Lösungen und automatisierte Produktion

HAWEN setzt fortschrittliche CNC-Bearbeitung, automatisierte Messung und Prozesssteuerung ein, um diese Herausforderungen zu meistern:

Präzises CNC-Fräsen und Drehen sorgen für enge Maßtoleranzen

Vollautomatische Reinigungs-, Passivierungs- und Eloxierungslinien verhindern eine Oberflächenverunreinigung

Die Prozessüberwachung ermöglicht die frühzeitige Erkennung von Fehlern und minimiert den Ausschuss

Das dynamische Auswuchten sorgt für einen reibungslosen Pumpenbetrieb bei hohen Drehzahlen

Technische Spezifikationen

Anwendungsszenarien

Laufräder aus Aluminiumlegierung werden häufig in Anwendungen eingesetzt, die leichte, effiziente und korrosionsbeständige Laufräder erfordern:

Trocknungsmaschinen und Wäschereiausrüstung: Reduziertes Rotorgewicht verringert die Motorbelastung

HLK- und Umwälzpumpen: Verbesserte Energieeffizienz in Reinflüssigkeitssystemen

Bewässerungs- und leichte Industriepumpen: Wasserförderung mit mäßigem Druck

Chemische oder Lebensmittelverarbeitung: Nicht abrasive, niedrigviskose Flüssigkeiten

Empfohlene Bilder:

Pumpenbaugruppen in Trocknern

HVAC-Zirkulationssysteme

Leichte industrielle Wassersysteme

Leistungsvorteile

Leichter als Stahl oder Gusseisen, wodurch der Energieverbrauch der Pumpe reduziert wird

Die hervorragende Wärmeleitfähigkeit verbessert das Wärmemanagement

Hohe Maßgenauigkeit sorgt für stabilen Durchfluss und geringe Vibrationen

Oberflächenbehandeltes Aluminium widersteht leichter Korrosion und verlängert so die Lebensdauer

Qualitätskontrolle und Zertifizierung

Rohstoffinspektion und Rückverfolgbarkeit

Über SPC-Systeme überwachte CNC-Bearbeitung

Dynamisches Auswuchten auf Konformität mit ISO 1940 G6.3 getestet

Überprüfung der Oberflächenbehandlung auf Dicke, Rauheit und Passivierungsqualität

Empfohlene Bilder:

CNC-Bearbeitungslinie

Produktionslinie für Passivierung und Eloxierung

Maßprüfung mit KMG

Kundennutzen und technische Unterstützung

Kundenspezifische Designs für OEM- und Industrieanwendungen

Schnelle Prototypenerstellung und Musterlieferung für Systemtests

Langfristige Versorgung für die Massenproduktion

Reduzierte Betriebskosten durch leichtes und hochpräzises Design

Empfohlene Bilder:

Ingenieurteam führt Strömungssimulation durch

Fabrikmontagelinien

Kundenprojektinstallationen

Häufig gestellte Fragen (FAQ)

F1: Können Laufräder aus Aluminiumlegierung hochviskose Flüssigkeiten verarbeiten?

A: Im Allgemeinen geeignet für Flüssigkeiten mit niedriger bis mittlerer Viskosität; Hochviskose Flüssigkeiten erfordern möglicherweise halboffene oder offene Stahllaufräder.

F2: Wie wird eine Verformung während der Herstellung verhindert?

A: Durch CNC-Bearbeitung, Umgebungskontrolle, optimierte Schnittparameter und dynamisches Auswuchten.

F3: Gibt es Oberflächenbehandlungen zum Korrosionsschutz?

A: Ja. Passivierung, Eloxierung und Polieren können je nach Anwendungsanforderungen angewendet werden.

F4: Kann ich auf der Grundlage kundenspezifischer Zeichnungen oder Leistungsspezifikationen bestellen?

A: Ja, wir bieten eine vollständige Anpassung an die Anforderungen an Durchfluss, Förderhöhe und Drehzahl.

F5: In welchen Branchen werden üblicherweise Laufräder aus Aluminiumlegierung verwendet?

A: Waschmaschinen, HVAC-Systeme, leichte Industriewasserpumpen, chemische Verarbeitung mit Flüssigkeiten mit niedriger Viskosität.

Zusammenfassung

Das Laufrad aus Aluminiumlegierung bietet eine Kombination aus leichtem Design, hoher hydraulischer Leistung und Korrosionsbeständigkeit und eignet sich daher für Anwendungen mit sauberen Flüssigkeiten und mäßigem Druck. Fortschrittliche Bearbeitungs- und Oberflächenbehandlungen gewährleisten Maßgenauigkeit, Zuverlässigkeit und längere Lebensdauer.
